Sungrow IDC480E Dispenser luftgekühlt, 2 Ladepunkte

Zwei Ladepunkte mit je bis 240 kW · Kabel 5 m oder 7 m

Ladesäulen DC

Luftgekühlter Dispenser mit zwei CCS2-Ladekabeln für das Sungrow-Ladesystem IDC480E und den IDC480E-C: bis 240 kW je Ladepunkt, Kabellänge 5 m oder 7 m, Schutzart IP65 und Korrosionsschutzklasse C5.

ab 19.576 €

inkl. gesetzl. USt. · zzgl. Versandkosten · nur für Unternehmer

Unverbindlich

Angebot ausschließlich für Unternehmer im Sinne von § 14 BGB. Alle Preise inkl. gesetzlicher Umsatzsteuer, zzgl. Versandkosten, unverbindlich; Lieferung und Leistung nur nach individuellem Angebot.

Lieferzeit ca. 2–3 Wochen · unverbindlich, ab Auftragsbestätigung

Auf Ihrer Anfrageliste. Zur Anfrageliste

Ihr individuelles Angebot – auf Wunsch mit Installation, Inbetriebnahme und Betrieb – erhalten Sie auf Anfrage. Wir beraten Sie gerne.

Ladepunkte je Dispenser
2
max. Leistung je Ladepunkt
240 kW
Kabellänge
5 / 7 m
Schutzart und Korrosionsschutz
IP65 · C5
eichrechtskonforme Abrechnung
Eichrecht

Überblick

Sungrow IDC480E Dispenser luftgekühlt, 2 Ladepunkte im Überblick

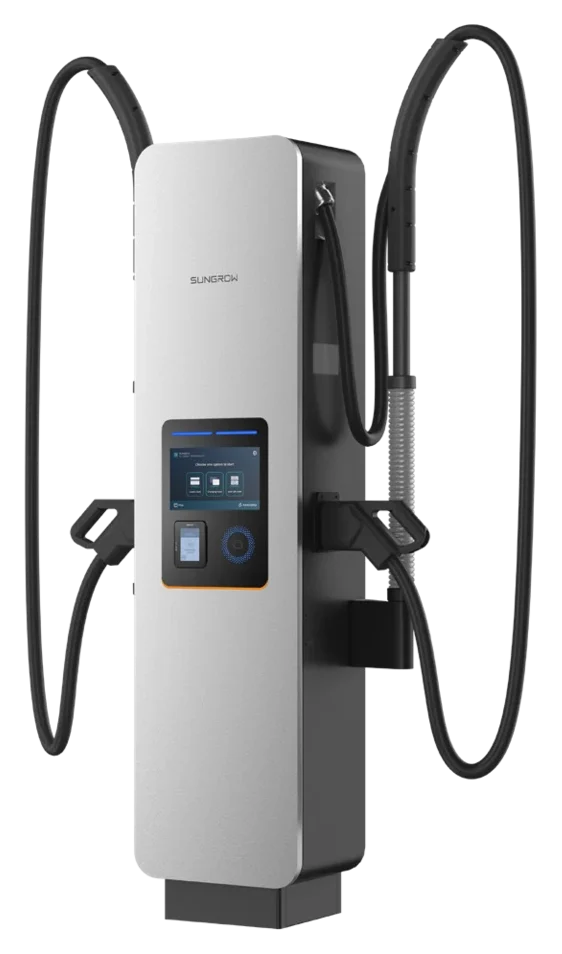

Der luftgekühlte Dispenser – bei Sungrow auch Satellitensäule genannt – ist der Ladepunkt des Sungrow-Ladesystems: An ihm hängen zwei CCS2-Ladekabel, an denen zwei Fahrzeuge gleichzeitig laden. Die Leistungselektronik sitzt nicht im Dispenser, sondern im zentralen Leistungsschrank IDC480E oder in der kompakten Ladesäule IDC480E-C. Der Dispenser wird deshalb immer zusammen mit einer dieser beiden Leistungseinheiten betrieben.

Er arbeitet mit 400 A + 400 A, im Boost-Modus mit bis zu 600 A – am Leistungsschrank IDC480E ebenso wie an der Ladesäule IDC480E-C. Ein einzelner Ladepunkt erreicht bis zu 240 kW; der Ausgangsspannungsbereich von 200 bis 1000 V DC deckt Fahrzeuge mit 400- und mit 800-Volt-Technik ab. Bis zu vier Dispenser mit je zwei Ladepunkten versorgt ein Leistungsschrank IDC480E – zusammen bis zu acht Fahrzeuge. An der Ladesäule IDC480E-C ist Platz für genau einen Dispenser; mit ihren zwei eigenen Ladekabeln laden dort bis zu vier Fahrzeuge.

Die Ladekabel sind standardmäßig 5 m lang, für weiter entfernte Stellplätze gibt es sie mit 7 m. Ein federunterstütztes Kabelmanagementsystem führt die Kabel. Schutzart IP65, Korrosionsschutzklasse C5, Stoßfestigkeit IK10 und ein Betriebstemperaturbereich von −35 bis 55 °C sind auf den Einsatz im Freien ausgelegt. Für die Aufstellung liefern wir das passende Betonfundament für den Dispenser – ein Fertigteil mit eingegossenen Gewindeankern und KG-Rohr, das auch für den flüssigkeitsgekühlten Dispenser passt.

Bedient wird der Dispenser über ein 10-Zoll-Touchdisplay; die Ladung startet per RFID-Karte, Plug & Play, automatischem Laden oder Plug & Charge. Für einen Ladepunkt mit nur einem Kabel und bis zu 480 kW gibt es den flüssigkeitsgekühlten Dispenser .

Vorteile

Was Sungrow IDC480E Dispenser luftgekühlt, 2 Ladepunkte auszeichnet

  • Zwei Ladepunkte an einer Säule

    Zwei CCS2-Ladekabel je Dispenser – zwei Fahrzeuge laden gleichzeitig. Die Leistung kommt aus dem Leistungsschrank IDC480E oder dem IDC480E-C und wird dort dynamisch verteilt.

  • Bis 240 kW je Ladepunkt

    400 A + 400 A, im Boost-Modus bis 600 A; Ausgangsspannung 200 bis 1000 V DC für 400- und 800-Volt-Fahrzeuge.

  • Robust für draußen

    Schutzart IP65, Korrosionsschutzklasse C5, Stoßfestigkeit IK10 und Betrieb von −35 bis 55 °C. Keine Leistungselektronik im Dispenser – die sitzt geschützt in der Leistungseinheit.

  • Einfach zu bedienen

    10-Zoll-Touchdisplay, federunterstütztes Kabelmanagement und Start per RFID-Karte, Plug & Play, automatischem Laden oder Plug & Charge.

Systemaufbau

Varianten und Komponenten

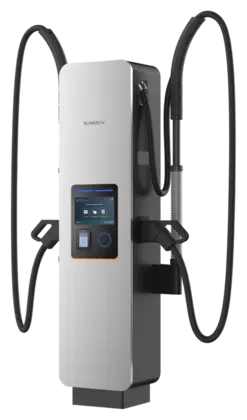

  • Luftgekühlter Dispenser des Sungrow IDC480E mit zwei CCS2-Ladekabeln am federunterstützten Kabelmanagement

    Kabellänge 5 m (Standard)

    zwei CCS2-Ladekabel à 5 m

    Die Standardausführung für Stellplätze direkt am Dispenser. 400 A + 400 A, im Boost-Modus bis 600 A – am IDC480E und am IDC480E-C.

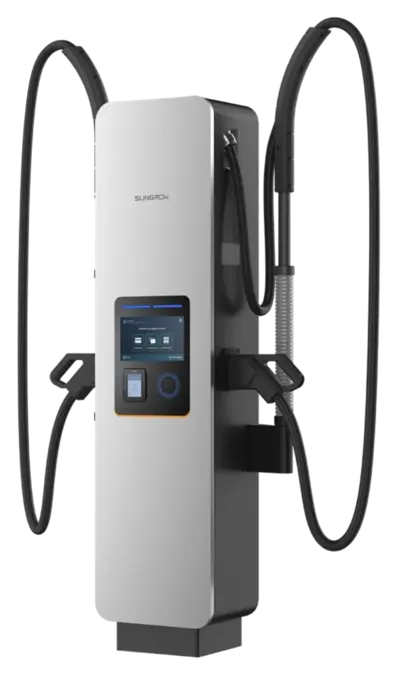

  • Luftgekühlter Dispenser des Sungrow IDC480E mit zwei CCS2-Ladekabeln am federunterstützten Kabelmanagement

    Kabellänge 7 m (Option)

    zwei CCS2-Ladekabel à 7 m

    Längere Ladekabel für Stellplätze mit mehr Abstand zum Dispenser oder für Fahrzeuge mit ungünstig liegender Ladebuchse. Stromstufen wie bei der 5-m-Ausführung.

Eulektro

Alles aus einer Hand

Rund um Sungrow IDC480E Dispenser luftgekühlt, 2 Ladepunkte übernehmen wir auf Wunsch:

  • Installation und Inbetriebnahme

    Wir installieren das System an Ihrem Standort in Bremen und Niedersachsen, nehmen es in Betrieb und binden es an unser Backend an.

    Mehr zur Installation
  • Betrieb und Abrechnung

    Deutschlandweit: Anbindung per OCPP an unser Backend ChargeCore, Ad-hoc-Zahlung, Roaming und die Abrechnung Ihrer Ladevorgänge.

    Mehr zu Betrieb und Abrechnung
  • Wartung und Service

    Wir warten Ihre Ladeinfrastruktur und sind Ihr Ansprechpartner im Service, wenn etwas nicht funktioniert.

Datenblatt

Technische Daten

DC-Ausgang

Kabelkonfiguration Dual-Ladekabel (optional Single-Ladekabel)
Kabel-Anschlussoptionen 400 A + 400 A (Boost-Modus bis 600 A), am IDC480E und am IDC480E-C
Max. Ausgangsleistung je Ladepunkt 240 kW
Max. Ausgangsstrom 600 A (Boost-Modus)
DC-Ausgangsspannungsbereich 200–1000 V DC
Steckertyp CCS2
Kühlung der Ladekabel Luftkühlung
Kommunikation mit dem Fahrzeug DIN 70121, ISO 15118
Standby-Leistungsaufnahme ≤ 35 W

Allgemeine Daten

Kabellänge 5 m (Standard), 7 m (Option)
Abmessungen (B × H × T) 430 × 1800 × 330 mm
Gewicht 140 kg
Betriebstemperatur −35 bis 55 °C
Luftfeuchtigkeit bei Betrieb 5–95 % (nicht kondensierend)
Betriebshöhe ≤ 2000 m
Schallpegel bei Betrieb ≤ 60 dB(A) in 1 m Abstand / 25 °C, bei voller Ausgangsleistung
Schutzart des Gehäuses IP65
Korrosionsschutzklasse C5
Schutz vor mechanischen Einwirkungen IK10 (Gehäuse)

Bedienung, Messung, Schutz

Benutzerauthentifizierung RFID-Karte, Plug & Play, automatisches Laden, Plug & Charge, Bezahlterminal (optional)
Anzeige 10-Zoll-Touchscreen-Farbdisplay; Bedienung auf Englisch (Standard), Deutsch, Niederländisch, Französisch, Spanisch, Norwegisch oder Italienisch
RFID-System ISO/IEC 14443A/B, ISO/IEC 15693, NFC
Stromzähler Eichrecht-zertifizierter DC-Stromzähler (MID-zertifiziert)
Not-Aus-Tastschalter ja
LED-Anzeige ja
Kabelmanagementsystem ja, federunterstützt
Firmware-Update Over-the-Air-Updates
Schutzfunktionen Über- und Unterspannungs-, Überlast-, Übertemperatur-, Ableitstrom- und Kurzschlussschutz

Kompatibilität

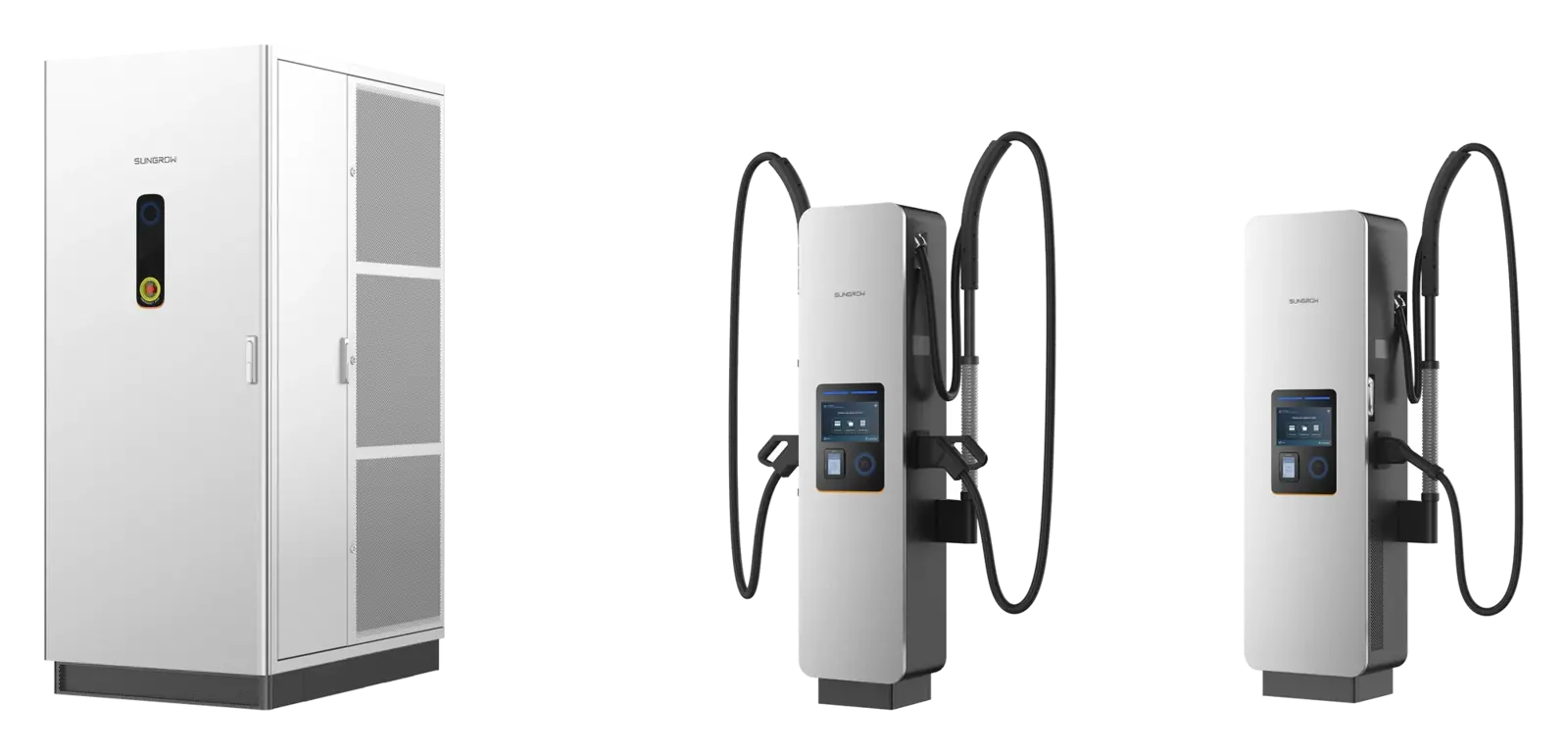

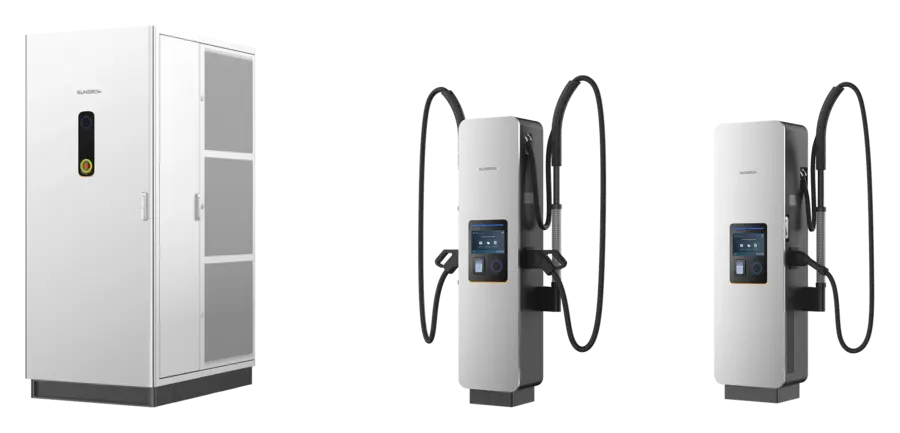

Leistungseinheit Sungrow Leistungsschrank IDC480E (bis zu 4 Dispenser) oder Sungrow IDC480E-C (ein Dispenser, 2 zusätzliche Ladepunkte)
Anbindung DC-Leistungskabel, gemeinsame Erdungsleitung, Hilfsversorgung, CAN- und Netzwerkleitung; höchstens 80 m zur Leistungseinheit

Zertifizierungen und Garantie

Zertifizierungen CE, CB, RCM, PEA, UKCA
Garantie 3 Jahre (Standard)

Aufstellung (Empfehlungen laut Herstellerhandbuch)

Reichweite der Ladekabel 5-m-Kabel rund 4 m, 7-m-Kabel rund 6 m Arbeitsradius (bei einer Ladebuchse 0,8 m über dem Boden)
Abstand zu Wohngebieten und Funkanlagen Dritter mindestens 30 m
Einsatzumgebung nicht für Wohnumgebungen vorgesehen (Funkempfang kann gestört werden); Wetterschutzdach empfohlen, in direkter Sonne reduziert der Dispenser bei hohen Temperaturen zum Selbstschutz die Leistung; innerhalb von 500 m zur Küste Aufstellung mit Sungrow abstimmen

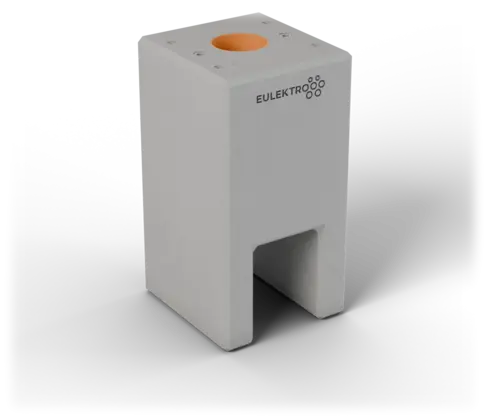

Befestigung 4 Spreizdübel M12 × 100 im Lieferumfang; in unserem Betonfundament für den Dispenser sind die Gewindeanker M12 bereits eingegossen

Häufige Fragen

Fragen zu Sungrow IDC480E Dispenser luftgekühlt, 2 Ladepunkte

Kann ich den Dispenser allein betreiben?

Nein. Der Dispenser enthält keine eigene Leistungselektronik; er wird an einen Sungrow-Leistungsschrank IDC480E oder an die Ladesäule IDC480E-C angeschlossen, die die Leistung bereitstellen und auf die Ladepunkte verteilen.

Wie viele Dispenser passen an eine Leistungseinheit?

Der Leistungsschrank IDC480E hat maximal acht Ausgänge, also bis zu vier luftgekühlte Dispenser mit je zwei Ladepunkten. Der IDC480E-C hat zwei eigene Ladekabel und einen Abgang für genau einen Dispenser – mit dem luftgekühlten Dispenser zusammen bis zu vier Ladepunkte.

Welche Leistung erreicht ein Ladepunkt?

Bis zu 240 kW; der Dispenser arbeitet mit 400 A, im Boost-Modus mit bis zu 600 A. Wie viel davon am Fahrzeug ankommt, hängt vom Fahrzeug und von der Auslastung der übrigen Ladepunkte ab; die Leistungseinheit verteilt die verfügbare Leistung dynamisch.

Wann brauche ich 7 m statt 5 m Kabel?

Wenn Stellplätze weiter vom Dispenser entfernt liegen oder Fahrzeuge die Ladebuchse auf der abgewandten Seite haben. Laut Herstellerhandbuch reicht das 5-m-Kabel rund 4 m weit, das 7-m-Kabel rund 6 m (gemessen für eine Ladebuchse 0,8 m über dem Boden). Das Kabelmanagement ist auf das 5-m-Kabel ausgelegt; beim 7-m-Kabel kann ein Teil auf dem Boden aufliegen. Welche Länge passt, hängt vom Stellplatz-Layout ab – sprechen Sie uns gern an.

Wie wird der Dispenser angebunden?

Über DC-Leistungskabel, eine gemeinsame Erdungsleitung, ein Kabel für die Hilfsversorgung, eine CAN-Leitung und eine Netzwerkleitung zur Leistungseinheit. Die Handbücher des IDC480E und des IDC480E-C nennen eine maximal zulässige Kommunikationsentfernung von 80 m unter Standardbedingungen; Verlängerungskabel sind laut Sungrow nicht zulässig.

Mit welchem Backend lässt sich das System betreiben?

Sie können das System über unser Backend ChargeCore betreiben – selbstverständlich aber auch über jedes andere OCPP-fähige Backend. Auf Wunsch übernehmen wir Betrieb, Ad-hoc-Zahlung, Roaming und Abrechnung.

Brauche ich ein Bezahlterminal?

Wird die Ladesäule öffentlich betrieben, ist ab 50 kW ein Bezahlterminal Pflicht. Der Dispenser unterstützt ein optionales Bezahlterminal; wir liefern Sungrow-Ladesysteme auf Wunsch mit einem Payter-Terminal aus, für das ChargeCore eine eigene Integration hat.

Welche Garantie gibt Sungrow?

Sungrow gewährt auf Leistungsschrank und Satellitensäulen standardmäßig 3 Jahre Herstellergarantie.

Wo kann ich den Sungrow IDC480E Dispenser luftgekühlt kaufen?

Bei Eulektro: Wir sind Sungrow-Partner und beziehen den IDC480E Dispenser luftgekühlt direkt bei Sungrow. Wir liefern deutschlandweit; Installation, Inbetriebnahme und Wartung vor Ort übernehmen wir in Bremen und Niedersachsen, Betrieb und Abrechnung deutschlandweit. Ein Angebot erhalten Sie über die Anfrageliste.
