Betonfundament für Sungrow IDC480E Dispenser
Hockerfundament für beide Dispenser
Zubehör · Fundamente
ab 992 €
inkl. gesetzl. USt. · zzgl. Versandkosten · nur für Unternehmer
Unverbindlich
Angebot ausschließlich für Unternehmer im Sinne von § 14 BGB. Alle Preise inkl. gesetzlicher Umsatzsteuer, zzgl. Versandkosten, unverbindlich; Lieferung und Leistung nur nach individuellem Angebot.
Auf Ihrer Anfrageliste. Zur Anfrageliste
Ihr individuelles Angebot – auf Wunsch mit Installation, Inbetriebnahme und Betrieb – erhalten Sie auf Anfrage. Wir beraten Sie gerne.
- Grundfläche
- 600 × 600 mm
- Höhe
- 800 mm
- Gewicht
- ca. 510 kg
- KG-Rohr
- Ø 121 mm
Überblick
Betonfundament für Sungrow IDC480E Dispenser im Überblick

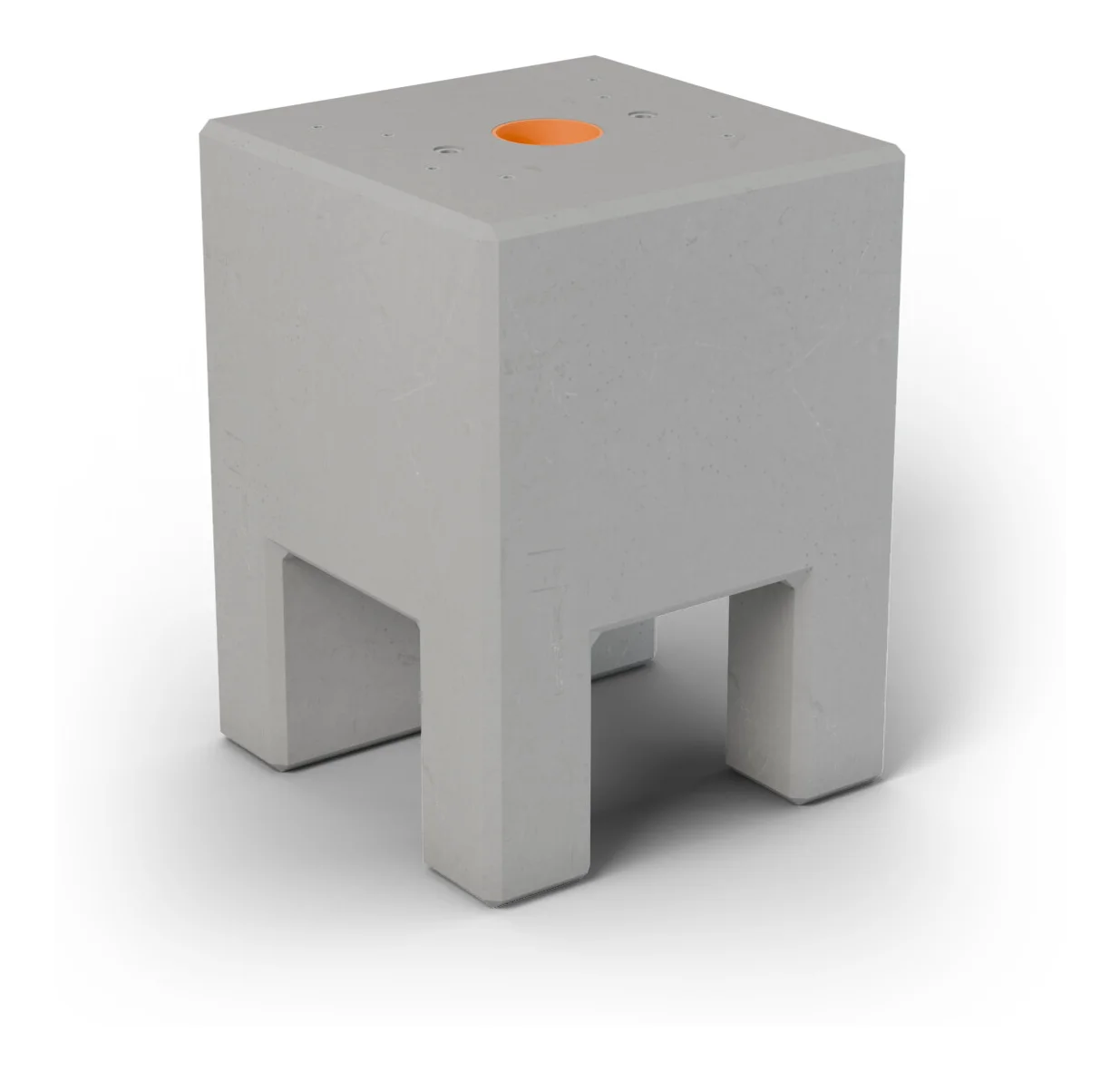

Das Betonfundament passt für beide Dispenser des Sungrow-Ladesystems IDC480E und der Ladesäule IDC480E-C: den luftgekühlten Dispenser mit zwei Ladekabeln und den flüssigkeitsgekühlten Dispenser mit einem Ladekabel. Das Fertigteil misst 600 × 600 × 800 mm, besteht aus Beton C30/37 mit konstruktiver Bewehrung und wiegt rund 510 kg.

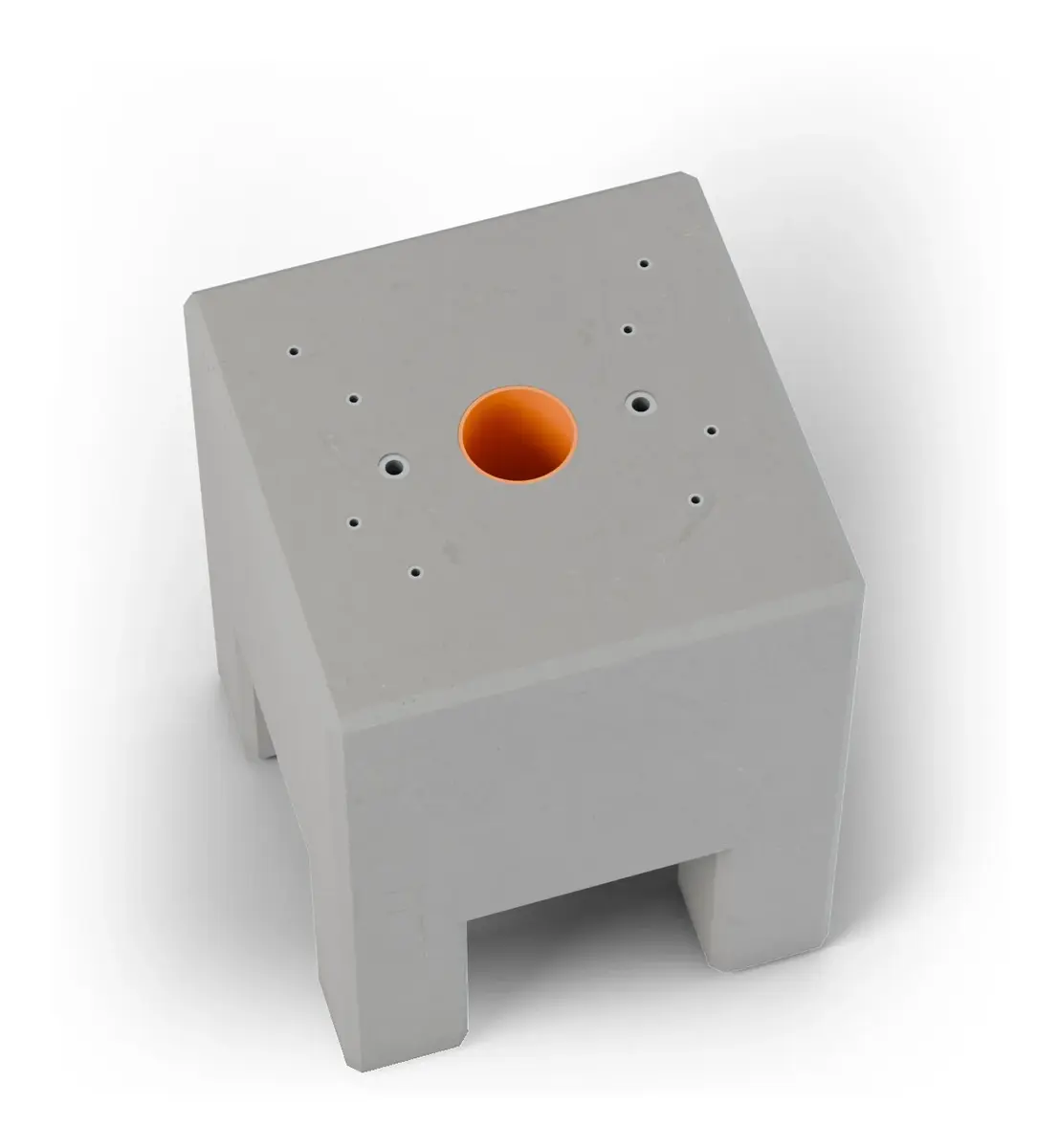

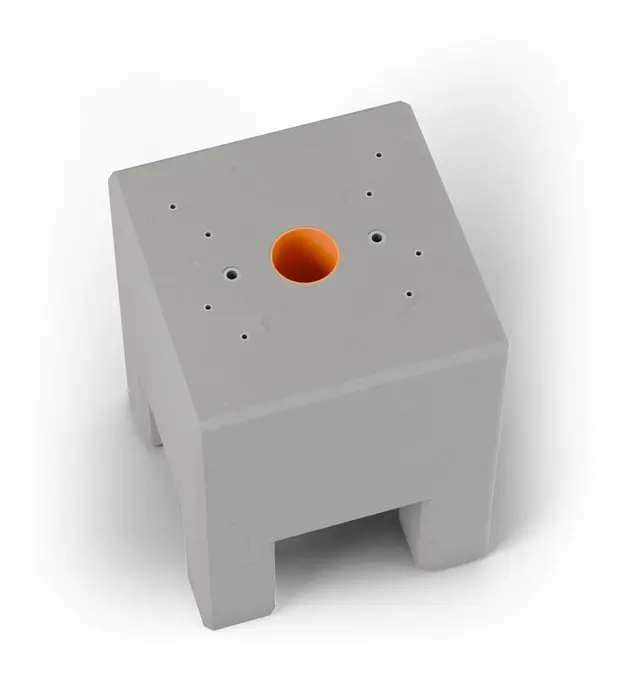

In der Oberseite sind acht Gewindeanker M12 × 80 aus Edelstahl (V2A) eingegossen: vier im Lochbild des luftgekühlten Dispensers und vier im Lochbild des flüssigkeitsgekühlten Dispensers. Gebohrt wird auf der Baustelle nicht. Zwei Gewindeanker M20 dienen als Versetzhilfe beim Abladen und Einsetzen; sie sitzen unter dem Sockel und sind nach der Montage des Dispensers nicht mehr zu sehen.

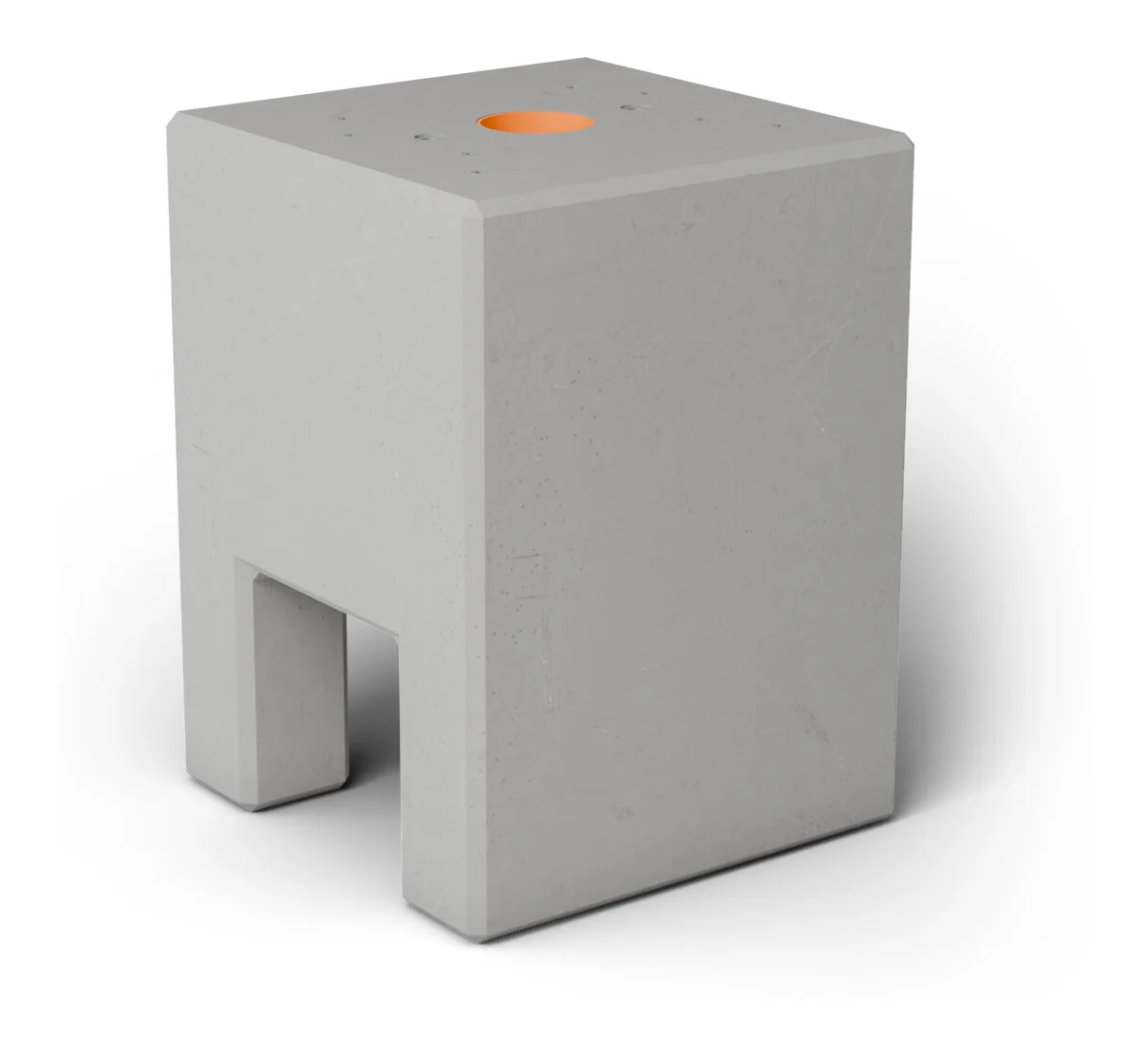

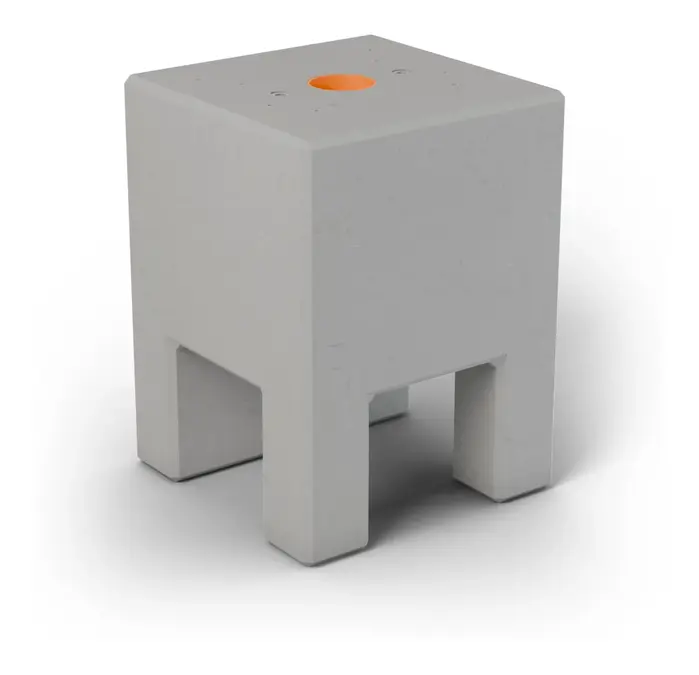

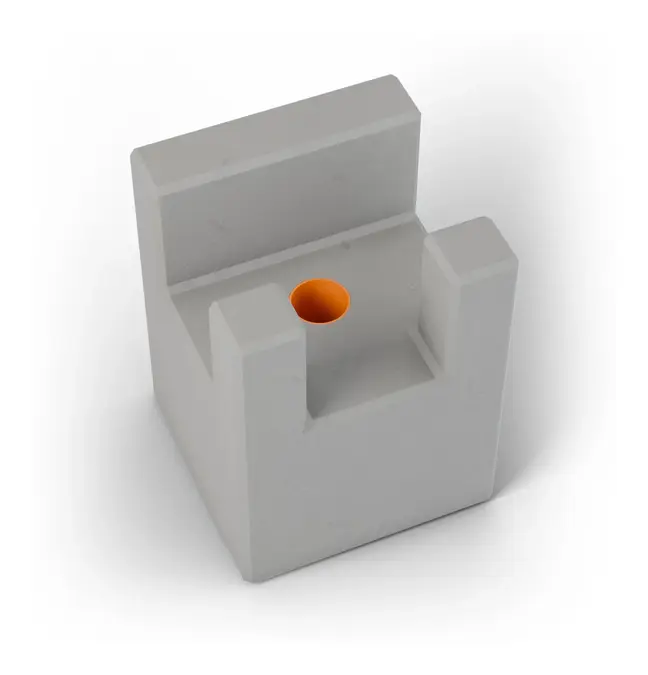

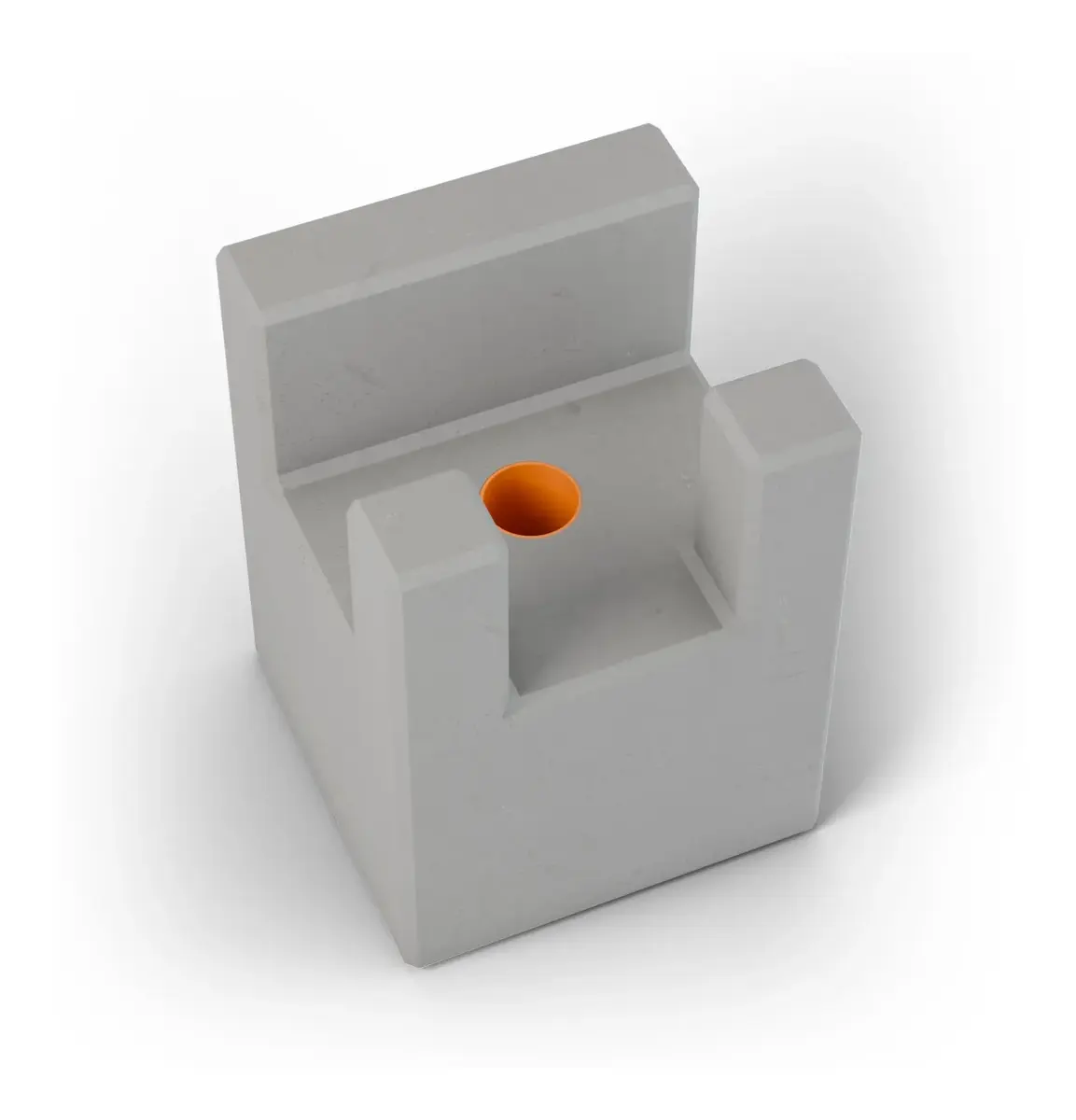

Die Zuleitung läuft durch ein eingegossenes KG-Rohr mit 121 mm Innendurchmesser. Es beginnt mittig in der Oberseite genau unter der Kabelöffnung des Dispensers und führt senkrecht nach unten in eine Aussparung von 300 × 300 mm. Sie ist vorn, links, rechts und unten offen, die Rückseite bleibt geschlossen. So wird das Fundament über die verlegten Leerrohre gesetzt, und die Kabel lassen sich von drei Seiten einziehen.
Das Fundament wird rund 700 mm tief ins Erdreich eingebaut und steht etwa 100 mm über Gelände.
Vorteile
Was Betonfundament für Sungrow IDC480E Dispenser auszeichnet
-
Passt für beide Dispenser
Acht Gewindeanker M12 sitzen in den Lochbildern beider Sockel – für den luft- und den flüssigkeitsgekühlten Dispenser des IDC480E und IDC480E-C.
-
KG-Rohr eingegossen
KG-Rohr mit 121 mm Innendurchmesser senkrecht bis in eine Aussparung, die vorn, links, rechts und unten offen ist – das Fundament wird über die Leerrohre gesetzt.
-
Anker eingegossen, nichts bohren
Die Gewindeanker M12 aus Edelstahl sind ab Werk eingegossen; zwei Gewindeanker M20 zum Anschlagen sitzen unter dem Sockel und sind nach der Montage verdeckt.
Datenblatt

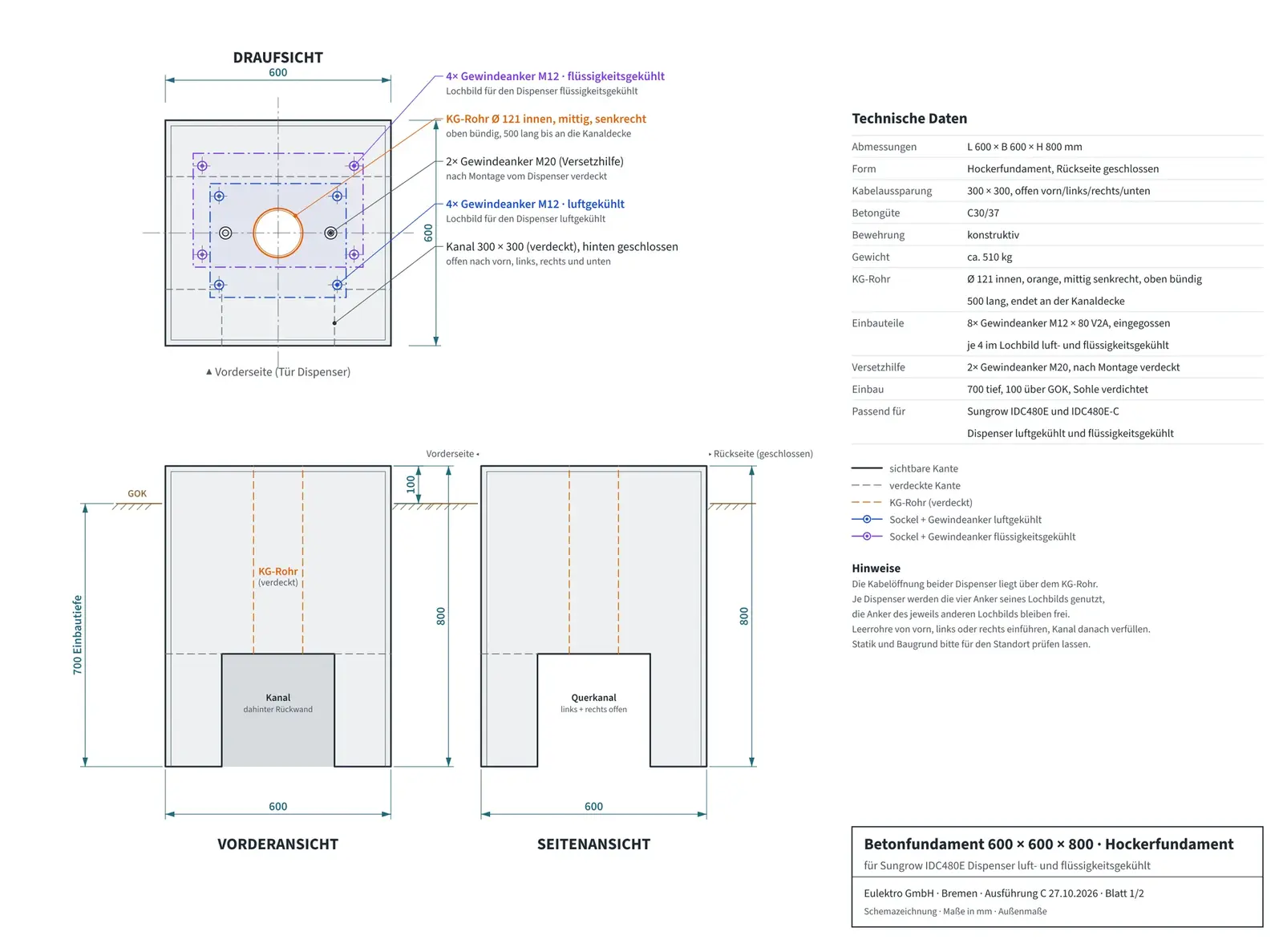

Technische Daten
Abmessungen und Gewicht
| Länge × Breite × Höhe | 600 × 600 × 800 mm |
|---|---|
| Gewicht | ca. 510 kg |
| Einbau | ca. 700 mm im Erdreich, ca. 100 mm über Gelände |
Ausführung
| Betongüte | C30/37 |
|---|---|
| Bewehrung | konstruktiv |
| Bauform | Hockerfundament, Rückseite geschlossen |
Einbauteile und Kabelführung
| Befestigung Sockel | 8 × Gewindeanker M12 × 80 V2A, eingegossen (je 4 für luft- und flüssigkeitsgekühlt) |
|---|---|
| Versetzhilfe | 2 × Gewindeanker M20, nach Montage vom Dispenser verdeckt |
| Kabelführung | KG-Rohr Ø 121 mm innen, senkrecht bis in die Kabelaussparung |
| Kabelaussparung | 300 × 300 mm, vorn, links, rechts und unten offen |
Passend für
| Dispenser | Sungrow IDC480E Dispenser luftgekühlt (zwei Ladekabel) und flüssigkeitsgekühlt (ein Ladekabel) |
|---|---|
| Ladesysteme | Sungrow IDC480E und IDC480E-C |
Downloads
Datenblatt und Zertifikate
Häufige Fragen
Fragen zu Betonfundament für Sungrow IDC480E Dispenser
Für welchen Dispenser ist das Fundament gedacht?
Für beide Dispenser des Sungrow IDC480E und IDC480E-C: den luftgekühlten mit zwei Ladekabeln und den flüssigkeitsgekühlten mit einem Ladekabel. Für jedes der beiden Lochbilder sind vier Gewindeanker M12 eingegossen.
Passt das Fundament auch für den flüssigkeitsgekühlten Dispenser?
Ja. Der flüssigkeitsgekühlte Dispenser hat einen breiteren Sockel und ein anderes Lochbild als der luftgekühlte. Für jedes der beiden Lochbilder sind eigene vier Gewindeanker eingegossen; die Anker des jeweils anderen Lochbilds bleiben frei.
Wie wird das Kabel eingeführt?
Die Leerrohre kommen durch die Aussparung im unteren Teil, die vorn, links, rechts und unten offen ist. Von dort führt das eingegossene KG-Rohr (121 mm innen) senkrecht nach oben unter die Kabelöffnung des Dispensers.
Wie tief wird das Fundament eingebaut?
Rund 700 mm im Erdreich, die Oberkante steht etwa 100 mm über Gelände. Das Fundament wird satt und lagenweise verdichtet hinterfüllt.
