Produktbeschreibung
Die Technagon TEW4 ist eine AC-Wallbox mit zwei Ladepunkten. Jeder Ladepunkt liefert bis zu 22 kW; beide können parallel laden. Die TEW4 hängt an der Wand oder sitzt auf einer Technagon-Stele – einseitig, doppelseitig oder in einer barrierefreien Ausführung. Mit zwei Wallboxen an einer doppelseitigen Stele entstehen vier Ladepunkte auf kleiner Fläche.
Jeder Ladepunkt hat ein eigenes Technagon-Lademodul mit eichrechtskonformem Zähler, 4,3-Zoll-Display und RFID-Leser. Das Modul ist als geschlossene Komponente eichrechtlich zertifiziert und lässt sich im Servicefall als Einheit tauschen. Eine LED-Leiste im oberen Abschluss zeigt den Status mit Farb- und Blinkcodes auch aus der Entfernung an.

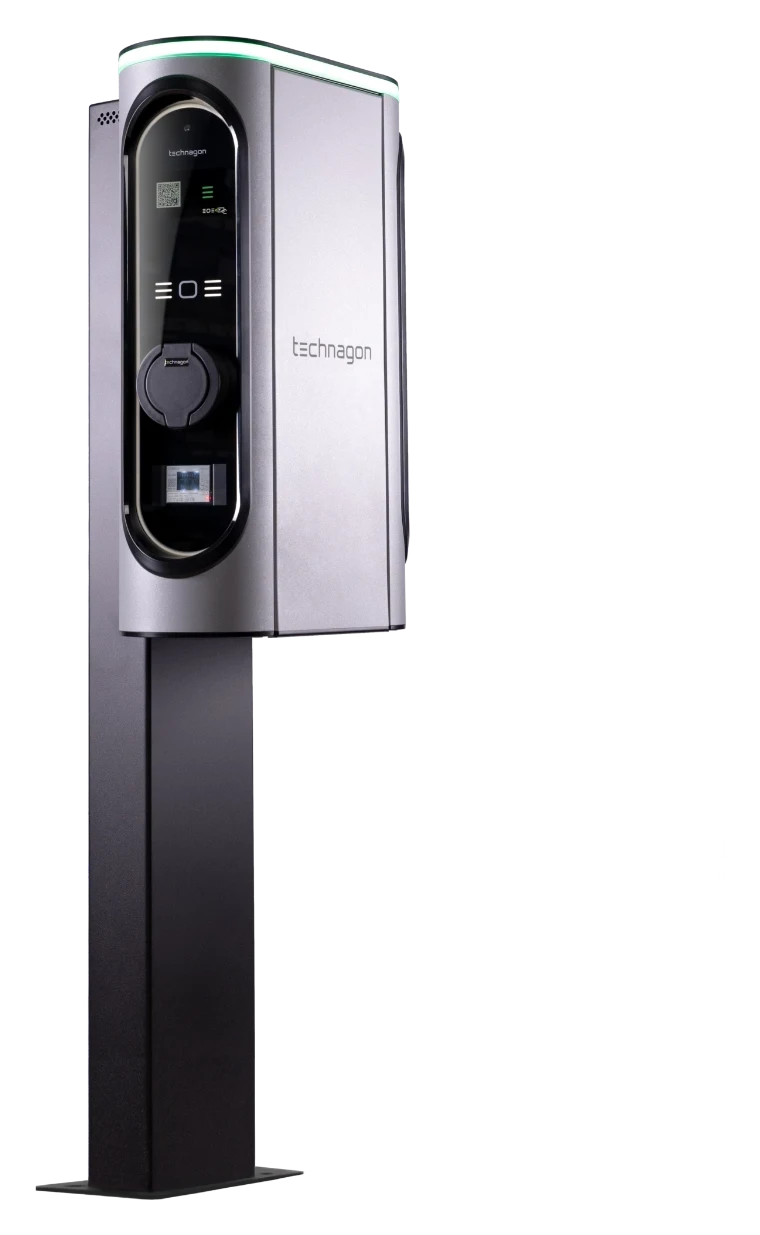

Die barrierefreie Stele ist laut Technagon normkonform zur DIN SPEC 91504 (barrierefreie Ladeinfrastruktur); eine bereits montierte TEW4 lässt sich durch Tausch der Stele nachträglich umrüsten. Für nur einen Ladepunkt gibt es die schmalere Technagon TEW3, mit Hausanschlusskasten und Zählerschrank in der Stele die Technagon TEW4 HAK.
Hauptmerkmale
- Zwei Ladepunkte mit je bis zu 22 kW
Typ-2-Ladedosen mit Steckerverriegelung oder optional fest angeschlagene Spiralkabel, auch kombiniert; Steckerentriegelung bei Stromausfall. - Eichrechtskonform als Standard
Eichrechtskonformer Hutschienenzähler je Ladepunkt, signierte Datensätze via OCPP und Speicherung der Ladedaten über 8 Jahre auf SD-Karte. - AFIR-konform
Anzeige eines statischen oder dynamischen QR-Codes; Hardware für Plug & Charge nach ISO 15118 ist integriert. - Steuerbar nach §14a EnWG
Dazu statisches und dynamisches Lastmanagement (lokal, Modbus TCP, MQTT und OCPP); optional EVU-Kontakt. - Anbindung
Ethernet (LAN) als Standard, 4G-Mobilfunkmodem als Option, OCPP 1.6. Mehrere Wallboxen lassen sich im Netzwerk hintereinanderschalten (Daisy Chaining), optional mit integriertem Switch. - Einfache Installation
Anschluss an Klemmen mit 360°-Kabelzuführung, Befestigungsmaterial für die Wandmontage im Lieferumfang, Vorkonfiguration von Backend und Mobilfunk ab Werk möglich. - Robustes Gehäuse

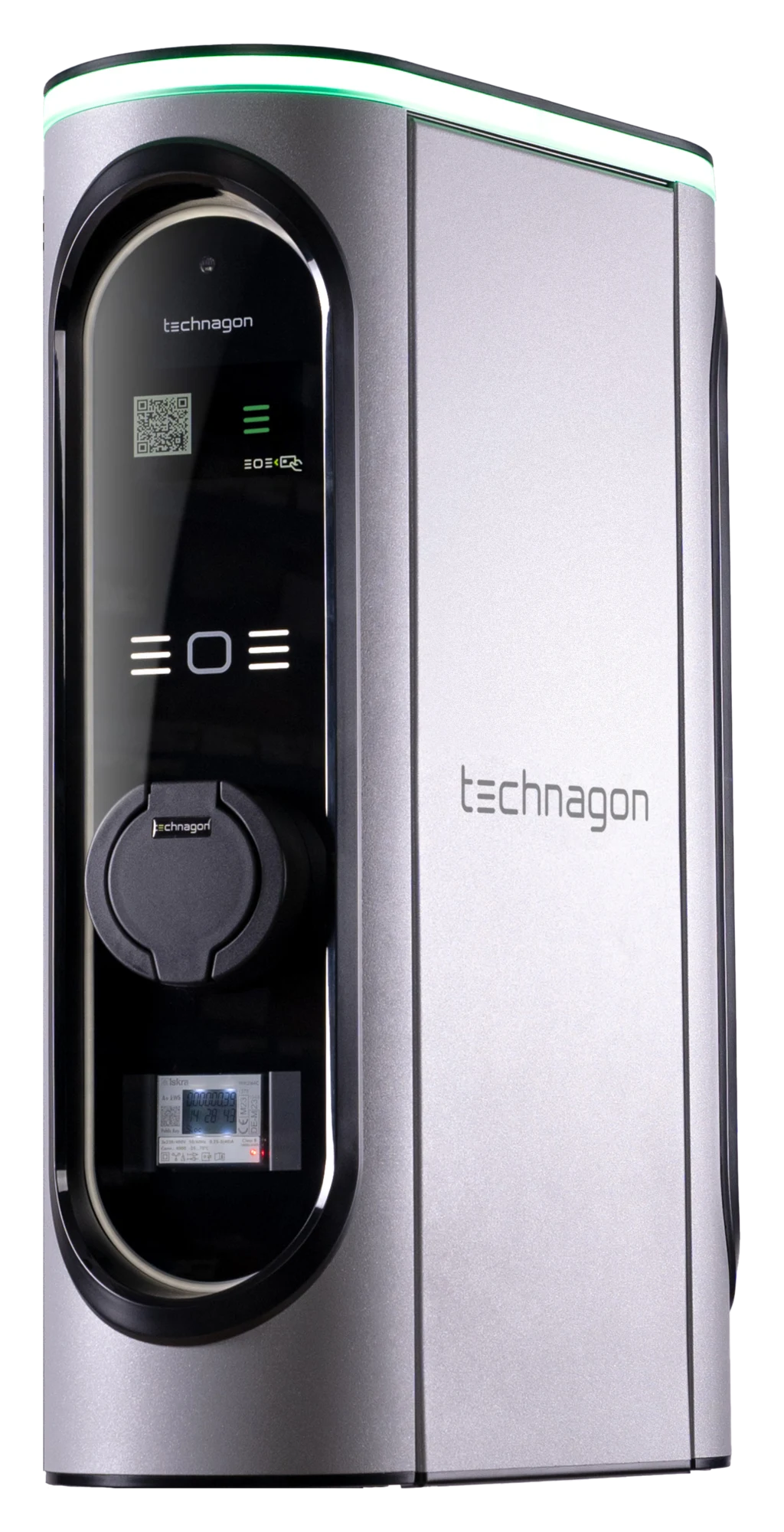

Pulverbeschichtetes Aluminium in DB701 oder DB703, abschließbare Frontblende mit Profilhalbzylinder, Schutzart IP54, Stoßfestigkeit IK10.
Technische Daten
| Ladeleistung und Ladeanschlüsse | |
|---|---|
| Ladepunkte | 2 |
| Ladeleistung | max. 2 × 22 kW parallel (max. 32 A je Ladepunkt, Gleichzeitigkeitsfaktor 0,9) |

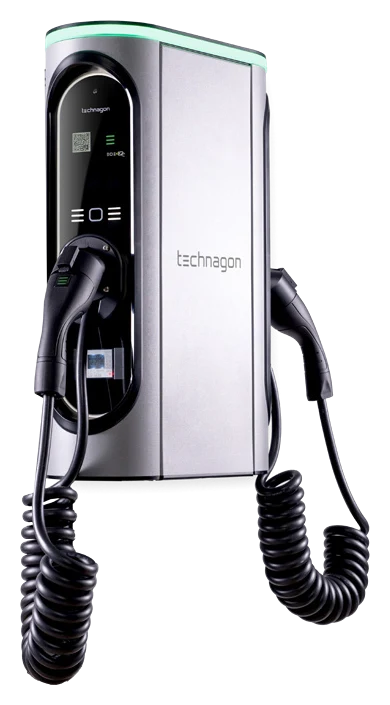

| Ladeanschlüsse | 2 × Typ-2-Ladedose (IEC 62196) mit Steckerverriegelung oder 2 × angeschlagenes Spiralkabel Typ 2 (Option, glatte Kabellänge 8,15 m); kombinierbar |
| Notentriegelung | Steckerentriegelung bei Stromausfall |
| Bedienung, Eichrecht und Abrechnung | |
| Display | 4,3-Zoll-Farbdisplay je Ladepunkt für Betreiberdaten, Preise und QR-Codes |
| Statusanzeige | LED-Leiste im oberen Abschluss (Topper) mit Farb- und Blinkcodes, Helligkeit einstellbar |
| Authentifizierung | RFID-Karten (ISO 14443) MIFARE Ultralight, Classic, DESFire oder Remotestart |
| Eichrecht | eichrechtskonform als Standard (REA Dokument 6-A, PTB-Anforderung 50.7, Eichrecht Österreich) |
| Energiezähler | Hutschienenzähler, eichrechtskonform |
| Langzeitspeicherung | Ladedaten über 8 Jahre lokal auf SD-Karte |
| Abrechnung | signierte, eichrechtskonforme Datensätze via OCPP |
| AFIR | statischer oder dynamischer QR-Code; Plug-&-Charge-Hardware nach ISO 15118 integriert |
| Kundenmanagement | via OCPP oder lokaler Whitelist (CSV-Import); optional Bezahlen per Giro-e (Girocard) |
| Kommunikation und Lastmanagement | |
| Netzwerk | Ethernet (LAN) Standard, Mobilfunk 4G als Option; Daisy Chaining möglich, optional integrierter Switch zum Durchschleifen der LAN-Anbindung |
| Backend-Protokoll | OCPP 1.6 (OCPP 2.1 laut Hersteller in Vorbereitung) |
| Lastmanagement | statisch und dynamisch (lokal, Modbus TCP, MQTT und OCPP) |
| Steuerung | steuerbar nach §14a EnWG; EVU-Kontakt als Option |
| Konfiguration und Updates | Technagon-Webinterface; Updates per USB, Webinterface oder Backend |
| Elektrischer Anschluss und Schutz | |
| Netzanschluss | 3P + N + PE, 230/400 V AC, 50 Hz, Nennstrom 63 A, Klemmen bis 5 × 16 mm² Cu, Kabeldurchmesser unter 30 mm |
| Vorsicherung | max. 63 A (bauseits) |
| Schutzfunktionen | RCD Typ A je Ladepunkt mit DC-Fehlerstrom-Monitoring 6 mA, Sicherungen 3 × 32 A je Ladepunkt, Temperatur-Derating, Schütz-Klebeerkennung |
| Überspannungsschutz | optional Kombiableiter AC (DIN EN 61643-11) und für die Datenleitung (DIN EN 61643-21) |
| Standby-Verbrauch | ca. 20 W |
| Mechanik und Umgebung | |
| Abmessungen (H × B × T) | 689 × 425 × 200 mm |
| Gewicht | je nach Ausführung 20–27 kg |
| Montage | Wand (Wandmontageset im Lieferumfang) oder Technagon-Stele einseitig, doppelseitig oder barrierefrei (Option); Montageplatte für Stahlträger und Fertigbetonfundament als Zubehör |
| Gehäuse | pulverbeschichtetes Aluminium, DB701 oder DB703; abschließbare Frontblende mit Profilhalbzylinder |
| Schutzart / Stoßfestigkeit | IP54 / IK10 |
| Betriebstemperatur | −25 °C bis +50 °C |
| Luftfeuchtigkeit / Aufstellhöhe | 5 bis 95 % (nicht kondensierend) / bis 2.000 m ü. NN |
