Produktbeschreibung
Die Technagon TEW3 ist eine kompakte AC-Wallbox mit einem Ladepunkt und bis zu 22 kW Ladeleistung. Technagon sieht sie zum Beispiel für Einzelstellplätze in Parkhäusern oder als Lösung für Dienstwagenfahrerinnen und -fahrer zu Hause vor. Montiert wird sie an der Wand – das Befestigungsmaterial liegt bei – oder an der optional erhältlichen Technagon-Stele.
Herzstück ist das Technagon-Lademodul mit eichrechtskonformem Zähler, das auch in den Ladesäulen TEP4, TEP4 HAK und TEP8 sowie in der Wallbox TEW4 steckt. Es ist als geschlossene Komponente eichrechtlich zertifiziert und lässt sich im Servicefall als Einheit tauschen.
Gegenüber der Technagon TEW4 mit zwei Ladepunkten ist die TEW3 schmaler und leichter. Den Ladestatus zeigt sie auf dem 4,3-Zoll-Display an; eine LED-Statusleiste wie bei der TEW4 hat sie bauartbedingt nicht.
Hauptmerkmale
- Ein Ladepunkt mit bis zu 22 kW
Typ-2-Ladedose mit Steckerverriegelung oder optional fest angeschlagenes Spiralkabel; Steckerentriegelung bei Stromausfall. - Eichrechtskonform als Standard
Eichrechtskonformer Hutschienenzähler, signierte Datensätze via OCPP und Speicherung der Ladedaten über 8 Jahre auf SD-Karte. - AFIR-konform
Anzeige eines statischen oder dynamischen QR-Codes; Hardware für Plug & Charge nach ISO 15118 ist integriert. - Steuerbar nach §14a EnWG
Über einen potenzialfreien Kontakt lässt sich die Ladeleistung auf 30 % bzw. 4,2 kW reduzieren. - Bedienung
4,3-Zoll-Farbdisplay und RFID-Leser mit symbolbasierter, sprachunabhängiger Nutzerführung; Start auch per Remotestart aus dem Backend. - Anbindung und Lastmanagement
Ethernet (LAN) als Standard, 4G-Mobilfunkmodem als Option; OCPP 1.6, statisches und dynamisches Lastmanagement (lokal, Modbus TCP, MQTT und OCPP). - Robustes Gehäuse

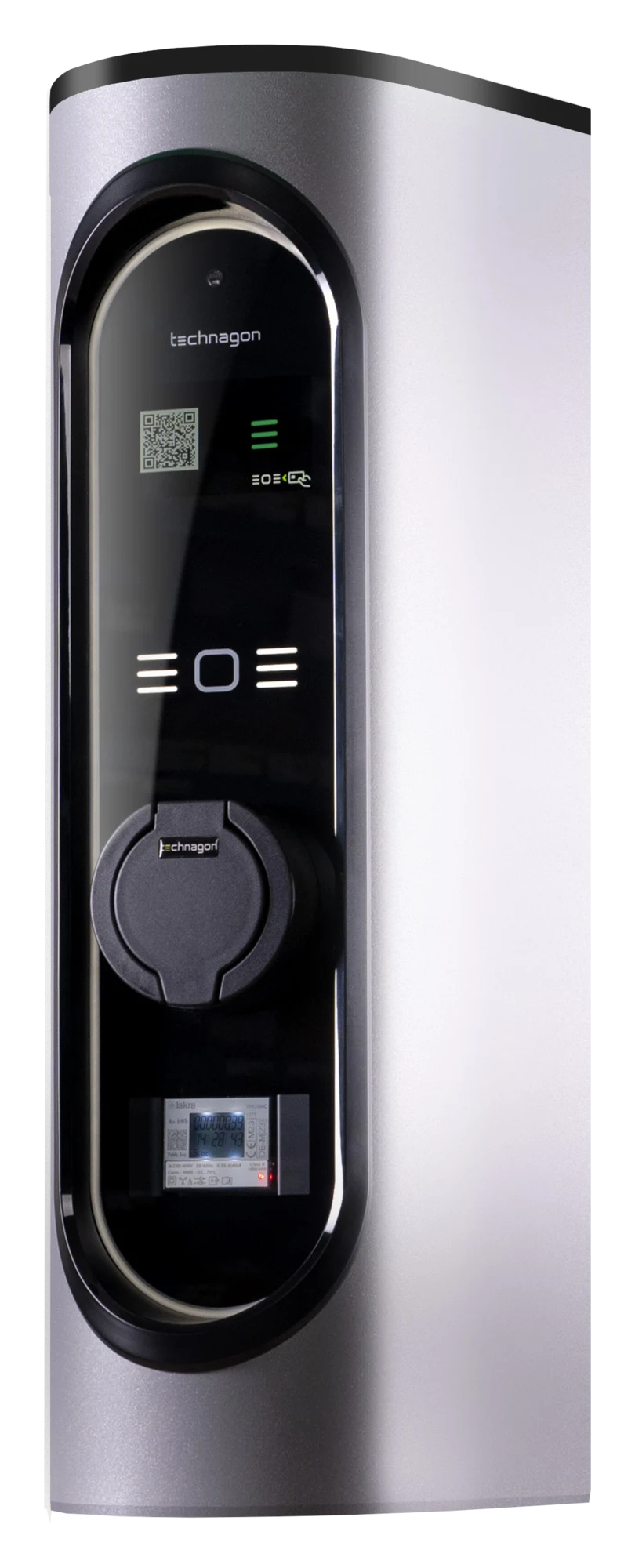

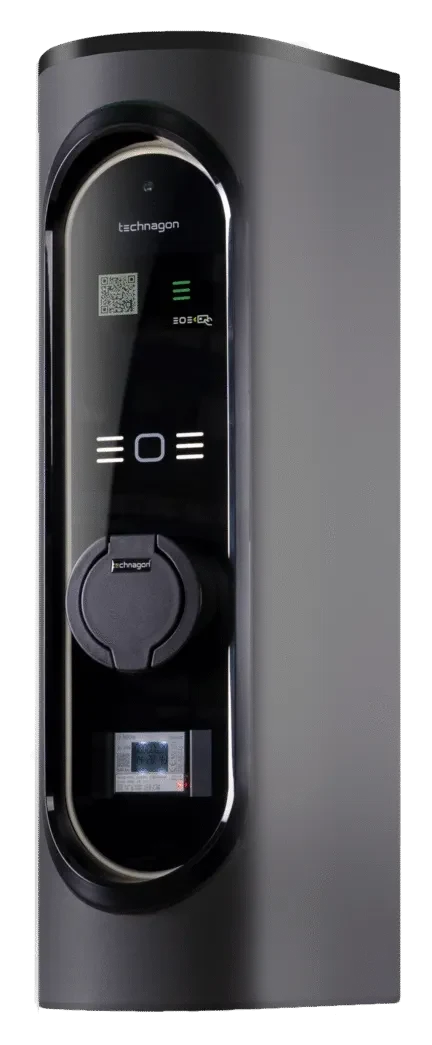

Pulverbeschichtetes Aluminium in DB701 oder DB703, Schutzart IP54, Stoßfestigkeit IK10; Schließung mit Profilhalbzylinder als Option.
Technische Daten
| Ladeleistung und Ladeanschluss | |
|---|---|
| Ladepunkte | 1 |
| Ladeleistung | max. 22 kW (max. 32 A, 230/400 V AC) |
| Ladeanschluss | Typ-2-Ladedose (IEC 62196) mit Steckerverriegelung oder angeschlagenes Spiralkabel Typ 2 (Option, glatte Kabellänge 8,15 m) |
| Notentriegelung | Steckerentriegelung bei Stromausfall |
| Bedienung, Eichrecht und Abrechnung | |
| Display | 4,3-Zoll-Farbdisplay für Betreiberdaten, Preise und QR-Codes |
| Statusanzeige | am 4,3-Zoll-Farbdisplay |
| Authentifizierung | RFID-Karten (ISO 14443) MIFARE Ultralight, Classic, DESFire oder Remotestart |
| Eichrecht | eichrechtskonform als Standard (REA Dokument 6-A, PTB-Anforderung 50.7, Eichrecht Österreich) |
| Energiezähler | Hutschienenzähler, eichrechtskonform |
| Langzeitspeicherung | Ladedaten über 8 Jahre lokal auf SD-Karte |
| Abrechnung | signierte, eichrechtskonforme Datensätze via OCPP |
| AFIR | statischer oder dynamischer QR-Code; Plug-&-Charge-Hardware nach ISO 15118 integriert |
| Kundenmanagement | via OCPP oder lokaler Whitelist (CSV-Import); optional Bezahlen per Giro-e (Girocard) |
| Kommunikation und Lastmanagement | |
| Netzwerk | Ethernet (LAN) Standard, Mobilfunk 4G als Option |
| Backend-Protokoll | OCPP 1.6 (OCPP 2.1 laut Hersteller in Vorbereitung) |
| Lastmanagement | statisch und dynamisch (lokal, Modbus TCP, MQTT und OCPP) |
| Steuerung nach §14a EnWG | potenzialfreier Kontakt, Reduzierung auf 30 % bzw. 4,2 kW |
| Konfiguration und Updates | Technagon-Webinterface; Updates per USB, Webinterface oder Backend |
| Elektrischer Anschluss und Schutz | |
| Netzanschluss | 3P + N + PE, 230/400 V AC, 50 Hz, Nennstrom 32 A, Klemmen bis 5 × 10 mm² Cu |
| Vorsicherung | max. 40 A; RCD Typ A bauseits erforderlich |
| Schutzfunktionen | Sicherungen 3 × 32 A auf der Leistungsplatine, DC-Fehlerstrom-Monitoring 6 mA, Temperatur-Derating, Schütz-Klebeerkennung |
| Überspannungsschutz | optional Kombiableiter AC (DIN EN 61643-11) und für die Datenleitung (DIN EN 61643-21) |
| Standby-Verbrauch | ca. 10 W |
| Mechanik und Umgebung | |
| Abmessungen (H × B × T) | 675 × 200 × 255 mm |
| Gewicht | je nach Ausführung 9–15 kg |
| Montage | Wand (Wandmontageset im Lieferumfang) oder Technagon-Stele (Option); Fertigbetonfundament als Zubehör |
| Gehäuse | pulverbeschichtetes Aluminium, DB701 oder DB703 |
| Schutzart / Stoßfestigkeit | IP54 / IK10 |
| Betriebstemperatur | −25 °C bis +50 °C |
| Luftfeuchtigkeit / Aufstellhöhe | 5 bis 95 % (nicht kondensierend) / bis 2.000 m ü. NN |
