Technagon TEW4 HAK
Ladesäulen AC
Auf Ihrer Merkliste. Zur Merkliste
B2B-Katalog: Preise und Konditionen auf Anfrage. Wir beraten Sie gerne zu Auswahl, Installation und Betrieb.
Datenblätter & Downloads
Produktbeschreibung
Die Technagon TEW4 HAK ist eine AC-Ladesäule mit zwei Ladepunkten: Sie besteht aus der Wallbox Technagon TEW4 und einer Stele mit Zusatzgehäuse für Hausanschlusskasten (HAK) und Zählerschrank. Der Energieversorger kann direkt an der Ladesäule anschließen; das macht die TEW4 HAK bei der Wahl des Standorts flexibel.
Der Zählerschrank ist mit einem einfach belegten Zählerfeld für einen eHz- oder Dreipunkt-Zähler ausgelegt (30-kW-Variante, bis 30 kVA, 50-A-Zähler-Vorsicherung). Wegen des 44-A-Dauerbetriebs gemäß VDE-AR-N 4100 lädt die TEW4 HAK entweder ein Fahrzeug mit bis zu 22 kW oder zwei Fahrzeuge parallel mit je bis zu 15 kW. Die Konformität mit VDE-AR-N 4100 gilt laut Technagon nach Abstimmung mit dem örtlichen Energieversorger. Für zwei Ladepunkte mit je 22 kW und Hausanschluss gibt es die Technagon TEP4 HAK.
Technagon legt die TEW4 HAK als barrierefreie Ladesäule nach DIN SPEC 91504 aus; die Bedienhöhe lässt sich je nach Standort einstellen. Dank seitlichem Zugang kann die Säule auch mit dem Rücken zur Wand aufgestellt werden. Ethernet und ein 4G-Mobilfunkmodem sind serienmäßig eingebaut.
Das vollständige Datenblatt finden Sie unten bei den Downloads.
Hauptmerkmale
- Zwei Ladepunkte, 1 × 22 kW oder 2 × 15 kW
Typ-2-Ladedosen mit Steckerverriegelung oder optional fest angeschlagene Spiralkabel; Steckerentriegelung bei Stromausfall. - Hausanschlusskasten und Zählerschrank integriert
TAB-konformer Netzanschluss mit Normzählerfeld; Anschlussquerschnitt bis 95 mm² Kupfer oder Aluminium. Optional mit Spannungsversorgung und RJ45-Anschluss für ein Smart-Meter-Gateway. - Eichrechtskonform als Standard
Eichrechtskonformer Hutschienenzähler je Ladepunkt, signierte Datensätze via OCPP und Speicherung der Ladedaten über 8 Jahre auf SD-Karte. - AFIR-konform
Anzeige eines statischen oder dynamischen QR-Codes; Hardware für Plug & Charge nach ISO 15118 ist integriert. - Steuerbar nach §14a EnWG
Dazu statisches und dynamisches Lastmanagement (lokal, Modbus TCP, MQTT und OCPP). - Bedienung
4,3-Zoll-Farbdisplay und RFID-Leser je Ladepunkt, LED-Statusleiste mit Farb- und Blinkcodes. - Robustes Gehäuse

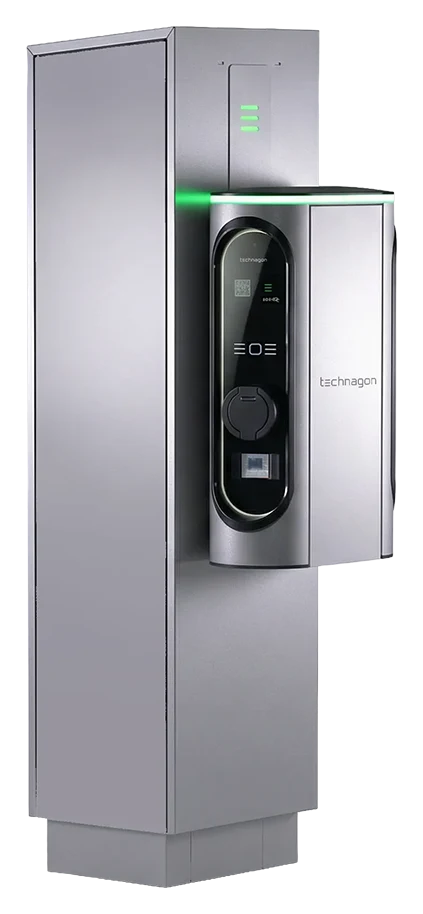

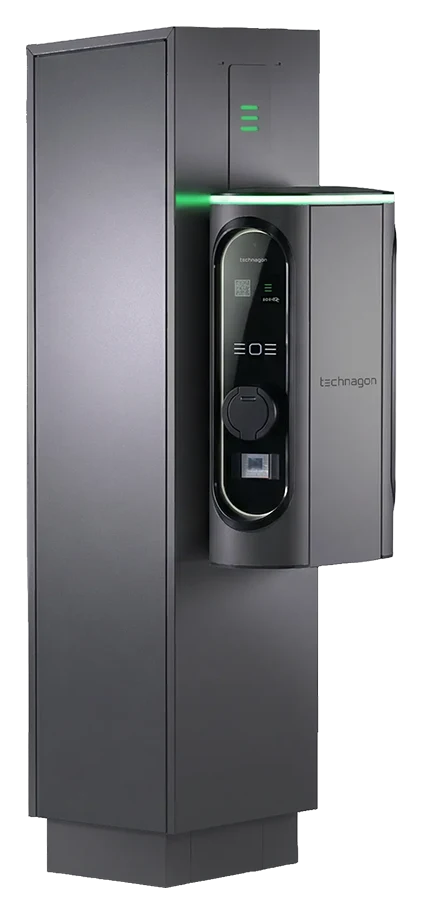

Pulverbeschichtetes Aluminium in DB701 oder DB703, abschließbare Frontblende, Schutzart IP54, Stoßfestigkeit IK10; Bodenmontage auf Betonfundament, Fertigbetonfundament als Zubehör.
Technische Daten
| Ladeleistung und Ladeanschlüsse | |
|---|---|
| Ladepunkte | 2 |
| Ladeleistung | 1 × 22 kW einzeln oder 2 × 15 kW parallel (44 A Dauerbetrieb gemäß VDE-AR-N 4100 bei einfach belegtem Zählerfeld) |
| Ladeanschlüsse | 2 × Typ-2-Ladedose (IEC 62196) mit Steckerverriegelung oder 2 × angeschlagenes Spiralkabel Typ 2 (Option, glatte Kabellänge 8,15 m); kombinierbar |
| Notentriegelung | Steckerentriegelung bei Stromausfall |
| Hausanschluss und Zählerschrank | |
| Netzanschluss | 3P + N + PE, Anschluss bis 95 mm² Kupfer und Aluminium; TAB-konformer Netzanschluss mit Normzählerfeld und Hausanschlusskasten |
| Zählerfeld | einfach belegt, bis 30 kVA, 50-A-Zähler-Vorsicherung (30-kW-Variante) |
| Zählerplatz | 1 × eHz oder 1 × Dreipunkt-Zähler, 50 A, Netzform TT oder TN-S |
| Optionen Zählerschrank | Spannungsversorgung für Smart-Meter-Gateway im RFZ (nur eHz), RJ45 für Smart-Meter-Gateway, Überspannungsschutz Kombiableiter im NAR |
| VDE-AR-N 4100 | Konformität gegeben, nach Abstimmung mit dem örtlichen Energieversorger |
| Bedienung, Eichrecht und Abrechnung | |
| Display | 4,3-Zoll-Farbdisplay je Ladepunkt für Betreiberdaten, Preise und QR-Codes |
| Statusanzeige | LED-Leiste im oberen Abschluss der TEW4 (Topper) mit Farb- und Blinkcodes, Helligkeit einstellbar |
| Authentifizierung | RFID-Karten (ISO 14443) MIFARE Ultralight, Classic, DESFire oder Remotestart |
| Eichrecht | eichrechtskonform als Standard (REA Dokument 6-A, PTB-Anforderung 50.7, Eichrecht Österreich) |
| Energiezähler (Ladepunkt) | Hutschienenzähler, eichrechtskonform |
| Langzeitspeicherung | Ladedaten über 8 Jahre lokal auf SD-Karte |
| Abrechnung | signierte, eichrechtskonforme Datensätze via OCPP |
| AFIR | statischer oder dynamischer QR-Code; Plug-&-Charge-Hardware nach ISO 15118 integriert |
| Kundenmanagement | via OCPP oder lokaler Whitelist (CSV-Import); optional Bezahlen per Giro-e (Girocard) |
| Barrierefreiheit | normkonform zur DIN SPEC 91504; Bedienhöhe standortabhängig einstellbar |
| Kommunikation und Lastmanagement | |
| Netzwerk | Ethernet (LAN) und Mobilfunk 4G serienmäßig; Daisy Chaining möglich |
| Backend-Protokoll | OCPP 1.6 (OCPP 2.1 laut Hersteller in Vorbereitung) |
| Lastmanagement | statisch und dynamisch (lokal, Modbus TCP, MQTT und OCPP) |
| Steuerung | steuerbar nach §14a EnWG |
| Konfiguration und Updates | Technagon-Webinterface; Updates per USB, Webinterface oder Backend |
| Schutz | |
| Schutzfunktionen | RCD Typ A je Ladepunkt mit DC-Fehlerstrom-Monitoring 6 mA, Sicherungen 3 × 32 A je Ladepunkt, Temperatur-Derating, Schütz-Klebeerkennung |
| Überspannungsschutz | optional Kombiableiter AC (DIN EN 61643-11) und für die Datenleitung (DIN EN 61643-21) |
| Standby-Verbrauch | ca. 20 W |
| Mechanik und Umgebung | |
| Abmessungen (H × B × T) | 1595 × 430 × 597 mm |
| Gewicht | ca. 77–80 kg (HAK-Stele, je nach Ausführung) + 27 kg (TEW4) |
| Montage | Bodenbefestigung auf Betonfundament, Fertigbetonfundament als Zubehör; Aufstellung mit dem Rücken zur Wand durch seitlichen Zugang möglich |
| Gehäuse | pulverbeschichtetes Aluminium, DB701 oder DB703; abschließbare Frontblende mit Profilhalbzylinder |
| Schutzart / Stoßfestigkeit | IP54 / IK10 |
| Betriebstemperatur | −25 °C bis +40 °C (Mittelwert über 24 h höchstens 35 °C) |
| Luftfeuchtigkeit / Aufstellhöhe | 5 bis 95 % (nicht kondensierend) / bis 2.000 m ü. NN |
Betrieb und Abrechnung
Mit unserem eigenen Backend betreiben und abrechnen
Wir betreiben Ladesäulen mit unserer eigenen Software: ChargeCore ist unser Backend für Ladepunkt-Management, Abrechnung und Roaming. Ladepunkte, die den offenen Standard OCPP unterstützen, binden wir herstellerunabhängig an – Betrieb und Abrechnung übernehmen wir deutschlandweit.
-
Öffentlich laden und abrechnen
Gäste zahlen ad hoc per QR-Code oder, wo ein Kartenterminal verbaut ist, kontaktlos mit Karte; über Roaming laden auch Kunden vieler Ladekarten-Anbieter. Wir überwachen, entstören und rechnen eichrechtskonform je Ladevorgang ab.
-
Mitarbeitende und Dienstwagen abrechnen
Wir rechnen jeden Ladevorgang je Person oder je Fahrzeug ab – am Firmenstandort ebenso wie an der Wallbox bei Mitarbeitenden zuhause. Für Ihre Buchhaltung bleibt eine Gutschrift pro Monat statt Einzelabrechnungen.
-
Mieter abrechnen
Jeder Ladevorgang wird eichrechtskonform gemessen und der Person zugeordnet, die geladen hat; das Geld ziehen wir monatlich direkt bei den Mietern ein. Den Ladestrom müssen Sie nicht über die Nebenkosten umlegen.
