OnePole

OnePole Ladestele (Konfigurator)

Stele für eine bis vier Wallboxen selbst zusammenstellen

Zubehör

OnePole-Stele im Konfigurator zusammenstellen: Pfosten, Anordnung der Wallboxen, passende Halterung und Zubehör – mit 3D-Ansicht und Stückliste.

Stele konfigurieren

Auf Ihrer Anfrageliste. Zur Anfrageliste

B2B-Katalog: Preise und Konditionen auf Anfrage. Wir beraten Sie gerne zu Auswahl, Installation und Betrieb.

Überblick

OnePole Ladestele (Konfigurator) im Überblick

Mit dem Konfigurator stellen Sie Ihre OnePole-Stele Schritt für Schritt zusammen: Pfosten (PRO 1500, PRO 1500 DIN, PRO 1000, PRO 1500 für Deckenmontage, PRO Sixty oder LITE), Ausstattung, Anordnung der Wallboxen und die Halterung für Ihr Wallbox-Modell. Zubehör wie Dach, LED-Beleuchtung, Top-Laterne, Kabelhalter und Fundament wählen Sie im letzten Schritt.

Die 3D-Ansicht zeigt die gewählte Stele, die Stückliste alle Bauteile. Die Konfiguration kommt auf Ihre Anfrageliste – wir prüfen sie und melden uns mit einem Angebot. Die Stelen sind aus pulverbeschichtetem Aluminium; die Wallboxen selbst bieten wir auf Wunsch mit an, zum Beispiel die Zaptec Pro auf der OnePole-Stele.

Konfigurator

Ihre OnePole-Ladestele zusammenstellen

Wählen Sie Pfosten, Ausstattung, Anordnung der Wallboxen und die passende Halterung. Die 3D-Ansicht und die Stückliste zeigen Ihre Auswahl.

Beispielbild. Die drehbare 3D-Ansicht Ihrer Auswahl braucht JavaScript und WebGL.

Schritt 1 von 5 Pfosten

Pfosten

PRO 1500 DIN 1.500 mm, Fußplatte CC160, DIN-Schiene im Pfosten DIN-Schiene im LieferumfangAnschlussklemmen separat

Details

Höhe	1.494 mm (Nennhöhe 1.500 mm)
Gewicht	7,3 kg
Material	seewasserbeständiges Aluminium, Pulverbeschichtung (Jotun)
Farbe	RAL 9005 Feinstruktur (Standard), andere RAL-Farben auf Wunsch
Korrosionsschutz	ISO 12944, Kategorie C4
Schutzklasse	I – Anschluss an den Schutzleiter (PE) erforderlich
Stoßfestigkeit	IK10
Profil	116 × 116 mm
Fußplatte	Lochabstand C/C 160 mm, für Standardfundamente; Boden- oder Deckenmontage
Wallboxen	bis zu 4 je Pfosten (je nach Anordnung)
DIN-Kit	im Lieferumfang: 4 DIN-Schienen, Schrauben und 5 Gummitüllen – für Leitungsschutzschalter oder Anschlussklemmen
Prüfungen	Stoßfestigkeit (IK10) und Korrosion (Salzsprühtest) geprüft, TÜV Rheinland zertifiziert (Zertifikat AK 50596379)
Im Lieferumfang	Abdeckkappe (116 × 116 mm), Blinddeckel für die obere Öffnung, Revisionsklappe unten
Nicht enthalten	Wallbox-Halterung, Anschlussklemmen, Leitungsschutz und Elektromaterial
Herkunft	Norwegen

PRO 1500 1.500 mm, Fußplatte CC160 Abdeckkappe im Lieferumfang

Details

Höhe	1.494 mm (Nennhöhe 1.500 mm)
Gewicht	7,3 kg
Material	seewasserbeständiges Aluminium, Pulverbeschichtung (Jotun)
Farbe	RAL 9005 Feinstruktur (Standard), andere RAL-Farben auf Wunsch
Korrosionsschutz	ISO 12944, Kategorie C4
Schutzklasse	I – Anschluss an den Schutzleiter (PE) erforderlich
Stoßfestigkeit	IK10
Profil	116 × 116 mm
Fußplatte	Lochabstand C/C 160 mm, für Standardfundamente; Boden- oder Deckenmontage
Wallboxen	bis zu 4 je Pfosten (je nach Anordnung)
Im Lieferumfang	Abdeckkappe (116 × 116 mm), Blinddeckel für die obere Öffnung, Revisionsklappe unten
Nicht enthalten	Wallbox-Halterung, Anschlussklemmen, Leitungsschutz und Elektromaterial
Herkunft	Norwegen
Montage	auch um 180° gedreht an der Decke, z. B. in Tiefgaragen

PRO 1000 1.000 mm, Fußplatte CC160 Abdeckkappe im Lieferumfang

Details

Höhe	1.000 mm
Einsatz	häufig, wenn der Pfosten erhöht montiert wird
Material	seewasserbeständiges Aluminium, Pulverbeschichtung (Jotun)
Farbe	RAL 9005 Feinstruktur (Standard), andere RAL-Farben auf Wunsch
Profil	116 × 116 mm
Fußplatte	Lochabstand C/C 160 mm, für Standardfundamente; Boden- oder Deckenmontage
Wallboxen	bis zu 4 je Pfosten (je nach Anordnung)
Im Lieferumfang	Abdeckkappe (116 × 116 mm), Blinddeckel für die obere Öffnung, Revisionsklappe unten
Nicht enthalten	Wallbox-Halterung, Anschlussklemmen, Leitungsschutz und Elektromaterial

PRO 1500 Decke Pfosten zur Deckenmontage, z. B. in Tiefgaragen Decken-/Bodenadapter wählbar

Details

Pfosten	PRO 1500, um 180° gedreht an der Decke montiert
Höhe	1.494 mm (Nennhöhe 1.500 mm)
Decken-/Bodenadapter	für die Fußplatte C/C 160 mm; schafft Abstand zwischen Decke und Fußplatte für mehrere Kabeleinführungen
Material	seewasserbeständiges Aluminium, Pulverbeschichtung (Jotun)
Farbe	RAL 9005 Feinstruktur (Standard), andere RAL-Farben auf Wunsch
Profil	116 × 116 mm
Im Lieferumfang	Abdeckkappe (116 × 116 mm), Blinddeckel für die obere Öffnung, Revisionsklappe unten
Nicht enthalten	Wallbox-Halterung, Anschlussklemmen, Leitungsschutz und Elektromaterial

PRO Sixty für ein vorhandenes Rohr Ø 60 mm Rohr bauseits

Details

Höhe	625 mm (Mastaufsatz)
Anschluss	für ein Rohr Ø 60 mm
Material	seewasserbeständiges Aluminium, Pulverbeschichtung (Jotun)
Montage	um 180° drehbar, auch hängend
Nicht enthalten	Rohr Ø 60 mm, Fundament, Wallbox-Halterung, Elektromaterial

LITE 1200 Single Fußplatte CC140, eine Wallbox

Details

Höhe	1.200 mm
Wallboxen	1
Material	seewasserbeständiges Aluminium, Pulverbeschichtung (Jotun), andere RAL-Farben auf Wunsch
Fußplatte	Lochabstand C/C 140 mm, für Standardfundamente oder Base Mount; Boden- oder Deckenmontage
Nicht enthalten	Wallbox-Halterung, Elektromaterial

LITE 1500 Twin Daisy Fußplatte CC140, bis zu zwei Wallboxen DIN-Schiene im Lieferumfang

Details

Höhe	1.500 mm
Wallboxen	1 oder 2 (1+0 oder 1+1)
DIN-Schiene	im Pfosten, Platz für ein senkrecht montiertes DIN-Anschlusskit
Material	seewasserbeständiges Aluminium, Pulverbeschichtung (Jotun), andere RAL-Farben auf Wunsch
Fußplatte	Lochabstand C/C 140 mm, für Standardfundamente oder Base Mount
Nicht enthalten	Wallbox-Halterung, Anschlussklemmen, Elektromaterial

Schritt 2 von 5 Ausstattung

Ausstattung

Setzt Dach, Beleuchtung und Top-Laterne vor – im Schritt Zubehör können Sie alles einzeln ändern.

Basic Pfosten mit Abdeckkappe, ohne Dach

Details

Enthält	Pfosten mit Abdeckkappe, ohne Dach

Premium mit Dach

Details

Enthält	Dach passend zur Anordnung; die Abdeckkappe entfällt

Premium Plus mit Dach, LED-Beleuchtung und Top-Laterne

Details

Enthält	Dach, LED-Beleuchtung unter dem Dach und Top-Laterne mit Abdeckkappe

Premium mit Top-Laterne

Details

Enthält	Top-Laterne

Standard Pfosten mit Abdeckkappe und Revisionsklappe

Details

Enthält	Pfosten mit Abdeckkappe und Revisionsklappe

Schritt 3 von 5 Anordnung

Anordnung der Wallboxen

1 Wallbox eine Wallbox auf der Vorderseite

Details

Aufbau	eine Wallbox auf einer Seite des Pfostens
Konsole	keine – die Halterung sitzt direkt am Pfosten

2 Wallboxen, vorn und hinten je eine Wallbox auf Vorder- und Rückseite

Details

Aufbau	zwei Wallboxen, je eine auf Vorder- und Rückseite
Konsole	keine

2 Wallboxen nebeneinander zwei Wallboxen auf der Vorderseite

Details

Aufbau	zwei Wallboxen nebeneinander auf einer Seite
Konsole	Side by Side – trägt zwei Halterungen nebeneinander; Schrauben, Bolzen und Tüllen im Lieferumfang

2 Wallboxen nebeneinander, angewinkelt zwei Wallboxen vorn, schräg nach außen gedreht

Details

Aufbau	zwei Wallboxen auf einer angewinkelten Duo-Konsole
Konsole	angewinkelt, auch an der Wand montierbar; Kabeleinführung bleibt zugänglich

3 Wallboxen (2 + 1) zwei vorn nebeneinander, eine hinten

Details

Aufbau	zwei Wallboxen nebeneinander vorn, eine hinten
Konsole	Side by Side

3 Wallboxen (2 + 1), angewinkelt zwei vorn angewinkelt, eine hinten

Details

Aufbau	zwei Wallboxen auf der Duo-Konsole vorn, eine hinten
Konsole	angewinkelt

4 Wallboxen (2 + 2) je zwei vorn und hinten nebeneinander

Details

Aufbau	je zwei Wallboxen vorn und hinten nebeneinander
Konsole	2 × Side by Side

4 Wallboxen (2 + 2), angewinkelt je zwei vorn und hinten, angewinkelt

Details

Aufbau	vier Wallboxen auf zwei Duo-Konsolen, je zwei auf einer Seite
Konsole	2 × angewinkelt – zusammen bis zu vier Wallboxen

4 Wallboxen rundum (Quattro) je eine Wallbox auf allen vier Seiten

Details

Aufbau	vier Wallboxen auf der Quattro-Konsole, eine je Seite
Konsole	Quattro-Kit (1 je Stele): oberer und unterer Halter + 2 Blinddeckel

Schritt 4 von 5 Halterung

Wallbox-Halterung

Eine Halterung je Wallbox-Platz – die Auswahl gilt für alle Plätze der Stele.

Details

Zweck	je Wallbox-Modell eine eigene Halterung – beim Wallbox-Wechsel bleibt der Pfosten unverändert
Im Lieferumfang	Schrauben und Gummitüllen (schützen die Leitungen vor Feuchtigkeit)
Nicht enthalten	die Wallbox selbst (Zaptec Pro unten wählbar)

Wallbox mitliefern (optional)

Eine Wallbox je Platz. Wallbox inkl. Backplate, Installation auf Anfrage.

Ohne Zaptec Pro Wallbox inkl. Backplate, Installation auf Anfrage nur mit Halterung Zaptec ProInstallation auf Anfrage

Details

Ladeleistung	bis 22 kW (32 A, 3-phasig), Mode 3, Typ-2-Buchse
Abmessungen	392 × 258 × 112 mm (H × B × T)
Schutz	IP54, IK10
Energiezähler	MID-konformer 3-Phasen-Zähler
Konnektivität	WLAN, PLC, LTE-M; OCPP 1.6J
Im Lieferumfang	Wallbox und Backplate (Anschlusskasten)
Nicht enthalten	Installation, Inbetriebnahme, Zuleitung – auf Anfrage

Schritt 5 von 5 Zubehör

Kabelhalter (optional)

Kabelhalter je Wallbox hält das Ladekabel am Pfosten je Wallbox 1 Stück

Details

Zweck	einfacher Kabelhalter je Wallbox-Platz
Montage	vor der Wallbox-Halterung am Pfosten montieren; Schrauben aus dem Halterungs-Set

Fundament (optional)

Ohne Base Mount CC140/160 Bodenbefestigung für die Fußplatte CC140 bzw. CC160 Erd- und Fundamentarbeiten bauseits

Details

Zweck	Bodenbefestigung für die Fußplatte
Passend für	Fußplatten C/C 140 mm (LITE) und C/C 160 mm (PRO)

Ankerrahmen 400 zum Einbetonieren, Lochabstand 160 mm nur PRO-PfostenErd- und Betonarbeiten bauseits

Details

Zweck	zum Einbetonieren im Boden, passend zu den PRO-Pfosten
Lochabstand	C/C 160 mm
Bezeichnung	Anchorframe 400, C/C 160 mm

Decken-/Bodenadapter CC160 zur Befestigung an der Decke nur Deckenmontage

Details

Zweck	Feinjustage der Fußplatte an der Decke; Platz für mehrere Kabeleinführungen ohne Schwächung der Struktur
Passend für	Fußplatte C/C 160 mm

Dach (optional)

Dach Größe passend zur Anordnung nur PRO-Pfosten, stehend

Details

Größe je Anordnung	Duo 350 × 350 mm (1+0, 1+1) · Uno 350 × 600 mm, Halbdach (2+0) · Quad 600 × 600 mm (2+1, 2+2, Quattro)
Im Lieferumfang	Schrauben, Bolzen und Tüllen zur Montage am Pfosten
Hinweis	ersetzt die Abdeckkappe

LED-Beleuchtung (optional)

LED-Beleuchtung unter dem Dach Warmweiß (3000 K), nur mit Dach nur mit Dach

Details

Leuchtmittel	LED 3000 K: 2 × 6 W (Duo, Uno) bzw. 4 × 6 W (Quattro)
Anschluss	integriertes Kabel 1,2 m
Montage	unter dem Dach

Top-Laterne (optional)

Top-Laterne Leuchtaufsatz oben auf dem Pfosten

Details

Zweck	Leuchtaufsatz oben auf dem Pfosten – macht die Stele besser sichtbar
Kombination	allein, mit Dach oder mit Dach und LED-Beleuchtung
Abschluss	mit Abdeckkappe oben
Logo	eigenes Logo auf Anfrage

Anschlussklemmen (optional)

Optional. Für die Reihenschaltung mehrerer Stelen: 1 Zuleitung rein, 1 Leitung raus und bis zu 4 Wallboxen ab.

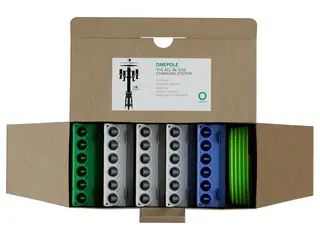

OnePole Connection Kit: fünf 6-polige Reihenklemmen (grün, grau, blau) und ein grün-gelbes Erdungskabel im Karton

Anschlussklemmen (Connection Kit, 6-polig, 5 Stück) 5 Reihenklemmen à 6 Klemmen und ein Erdungskabel optional

Details

Lieferumfang	5 Reihenklemmen mit je 6 Klemmen und ein Erdungskabel
Anwendung	Reihenschaltung mehrerer Stelen: 1 Zuleitung rein, 1 Leitung raus und bis zu 4 Wallboxen ab
Querschnitt	Cu 1,5–35 mm², Al 10–50 mm²
Abisolierlänge / Anzugsmoment	18 mm / 10 Nm
Spannung	max. 450 V
Prüfung	EN 60998-1:2004 und EN 60998-2-1:2004
Montage	im Pfosten hinter der Revisionsklappe; optional. Schrauben M5 × 8 mm oder Kabelbinder nicht enthalten

Ihre Konfiguration

OnePole Ladestele (Konfigurator)

Anzahl Stelen

Im Lieferumfang

alle Positionen der Stückliste; die Halterungen mit Schrauben und Gummitüllen
am Pfosten ab Werk: Blinddeckel oben, Revisionsklappe unten und Abdeckkappe (entfällt bei Dach ohne Top-Laterne)

Nicht enthalten

Wallboxen – außer Sie wählen Zaptec Pro mit
Elektromaterial wie Leitungsschutzschalter, Zuleitung und Anschlussklemmen (Klemmen als Zubehör wählbar)
Erd-, Fundament- und Betonarbeiten sowie Befestigungsmaterial für Beton
Montage, Elektroinstallation und Inbetriebnahme – gern auf Anfrage

Die Konfiguration kommt mit Stückliste auf Ihre Anfrageliste – von dort senden Sie die unverbindliche Anfrage. Wallboxen sind nur enthalten, wenn Sie sie im Schritt Halterung mitwählen (Zaptec Pro inkl. Backplate). Installation auf Anfrage.

Angebot für OnePole Ladestele (Konfigurator) anfragen

Nennen Sie uns Standort und Bedarf – wir melden uns mit einem Angebot, auf Wunsch einschließlich Installation, Betrieb und Wartung. Weitere Produkte können Sie über die Anfrageliste mit anfragen.
