OnePole Anschlussklemmen 6-polig, Schutzklasse II (5 Stück)
Connection Kit Class II: doppelt isoliert, mit Schutzschläuchen für die Adern
Zubehör
ab 128,94 €
inkl. gesetzl. USt. · zzgl. Versandkosten · nur für Unternehmer
Unverbindlich
Angebot ausschließlich für Unternehmer im Sinne von § 14 BGB. Alle Preise inkl. gesetzlicher Umsatzsteuer, zzgl. Versandkosten, unverbindlich; Lieferung und Leistung nur nach individuellem Angebot.
Auf Ihrer Anfrageliste. Zur Anfrageliste
Ihr individuelles Angebot – auf Wunsch mit Installation, Inbetriebnahme und Betrieb – erhalten Sie auf Anfrage. Wir beraten Sie gerne.
Überblick
OnePole Anschlussklemmen 6-polig, Schutzklasse II (5 Stück) im Überblick
Das Connection Kit Class II von OnePole ist die doppelt isolierte Ausführung der Anschlussklemmen für den Pfosten einer OnePole-Ladestele. Das Set enthält fünf 6-polige Klemmen in Schutzklasse II (Grün, Weiß und Blau), ein Erdungskabel und Schutzschläuche für die Adern. Typischer Einsatz ist wie bei der Standardausführung die Reihenschaltung mehrerer Stelen: Eine Zuleitung kommt an, eine Leitung führt weiter zur nächsten Stele, und bis zu vier Wallboxen werden an denselben Klemmen angeschlossen.
Die Klemmen sind aus Stahl und Kunststoff gefertigt und für Kupferleiter von 1,5 bis 35 mm² und Aluminiumleiter von 10 bis 50 mm² zugelassen (Abisolierlänge 18 mm, Anzugsmoment 10 Nm), bei höchstens 450 V und 100 A. Geprüft sind sie nach EN 60947-7-1:2009, der Norm für Reihenklemmen.
Unterschied zu den Standard-Anschlussklemmen
Die Standardausführung (Connection Kit 6-polig) hat dieselbe Funktion, dieselben Leiterquerschnitte und dieselben Grenzwerte. Für sie gibt der Hersteller keine Schutzklasse II an, Schutzschläuche gehören nicht zum Lieferumfang, und geprüft ist sie nach EN 60998 (Verbindungsmaterial für Haushalt und ähnliche Zwecke). Die Ausführung in Schutzklasse II bietet mehr Berührungs- und Fehlerschutz an den offenen Klemmen hinter der Revisionsklappe. Wir empfehlen sie besonders bei öffentlicher oder gewerblicher Aufstellung und wenn mehrere Stelen in Reihe geschaltet werden.
Im Konfigurator der OnePole-Ladestele wählen Sie im Schritt „Innenausbau“ diese Ausführung oder die Standardausführung.
Datenblatt
Technische Daten
Ausführung
| Artikelnummer OnePole | Q25053 |
|---|---|
| Herstellerbezeichnung | ONEPOLE Connection kit - Class II - 6 Pole (5pcs) |
| Lieferumfang | 5 doppelt isolierte Klemmen mit je 6 Polen, 1 Erdungskabel, Schutzschläuche für die Adern |
| Schutzklasse | II (doppelt isoliert) |
| Material | Stahl und Kunststoff |
| Farben | Grün, Blau und Weiß |
Elektrische Daten
| Leiterquerschnitt Kupfer | 1,5–35 mm² |
|---|---|
| Leiterquerschnitt Aluminium | 10–50 mm² |
| Abisolierlänge | 18 mm |
| Anzugsmoment | 10 Nm |
| Spannung | max. 450 V |
| Strom | max. 100 A |
| Prüfung | EN 60947-7-1:2009 |
Abmessungen

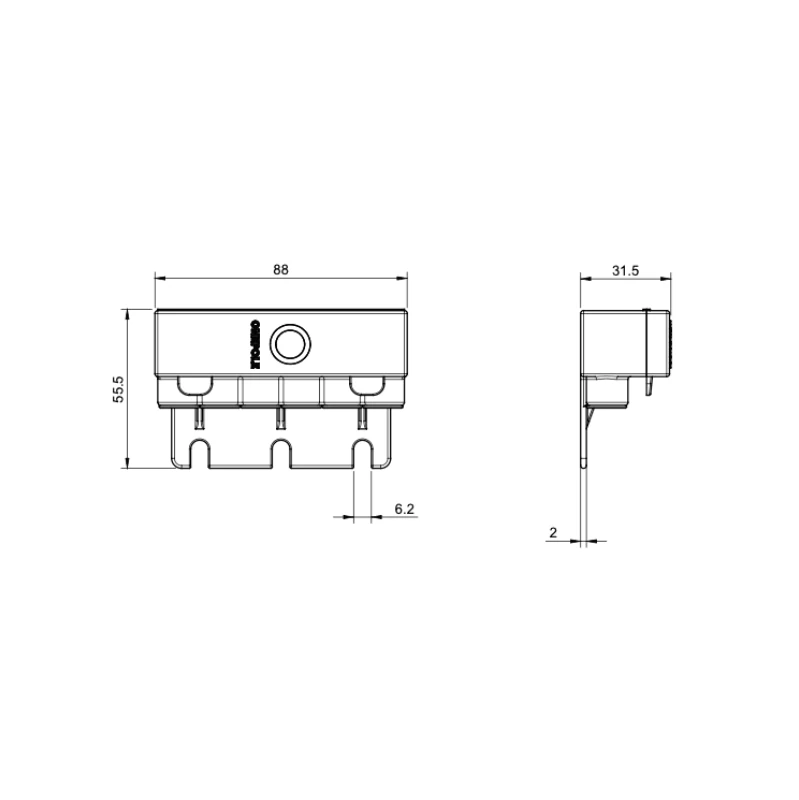

| Abmessungen je Klemme | 88 × 54 × 32 mm |
|---|---|
| Verpackung | 240 × 120 × 65 mm |
Einbau
| Einbauort | im Pfosten hinter der Revisionsklappe |
|---|---|
| Typische Belegung | 1 Zuleitung, 1 Leitung zur nächsten Stele, bis zu 4 Wallboxen |
| Passend für | OnePole PRO 1500 (auch DIN und Deckenmontage), PRO 1000 und LITE 1500 Twin Daisy |
Downloads
Datenblatt und Zertifikate
