OnePole Anschlussklemmen 6-polig (5 Stück)
Connection Kit für die Reihenschaltung von OnePole-Stelen
Zubehör
ab 83,81 €
inkl. gesetzl. USt. · zzgl. Versandkosten · nur für Unternehmer
Unverbindlich
Angebot ausschließlich für Unternehmer im Sinne von § 14 BGB. Alle Preise inkl. gesetzlicher Umsatzsteuer, zzgl. Versandkosten, unverbindlich; Lieferung und Leistung nur nach individuellem Angebot.
Auf Ihrer Anfrageliste. Zur Anfrageliste
Ihr individuelles Angebot – auf Wunsch mit Installation, Inbetriebnahme und Betrieb – erhalten Sie auf Anfrage. Wir beraten Sie gerne.
Überblick
OnePole Anschlussklemmen 6-polig (5 Stück) im Überblick

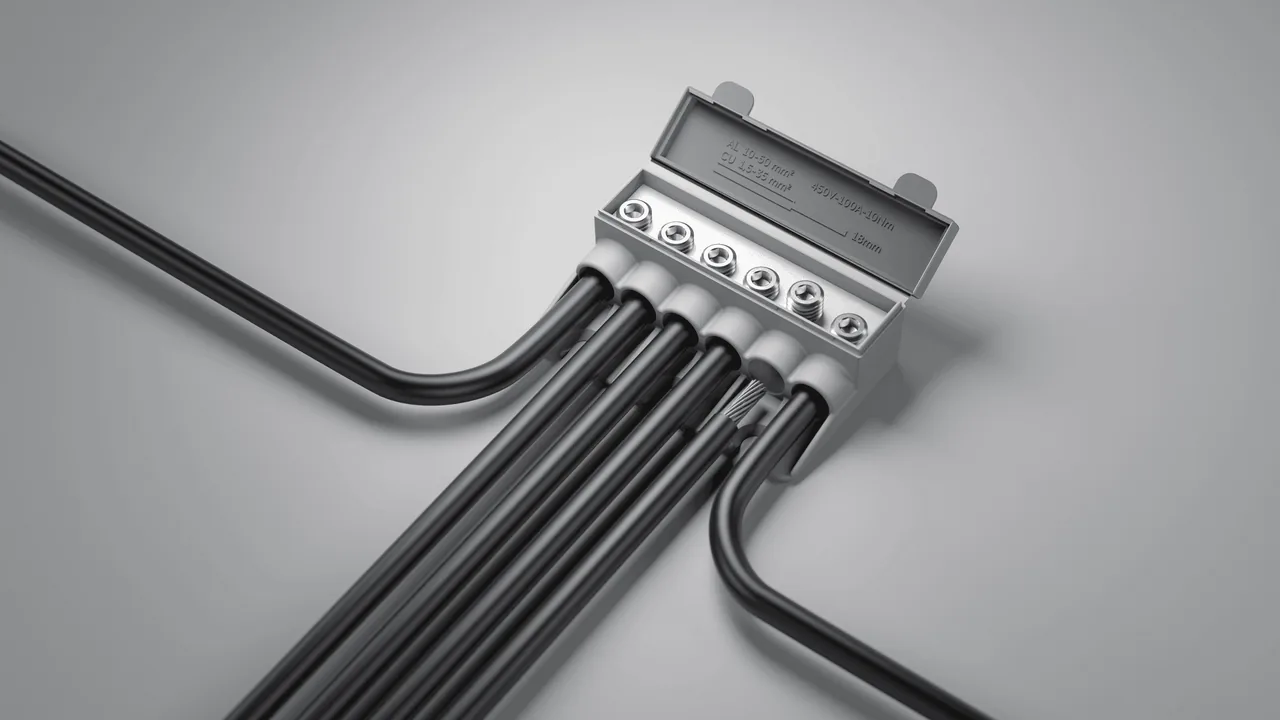

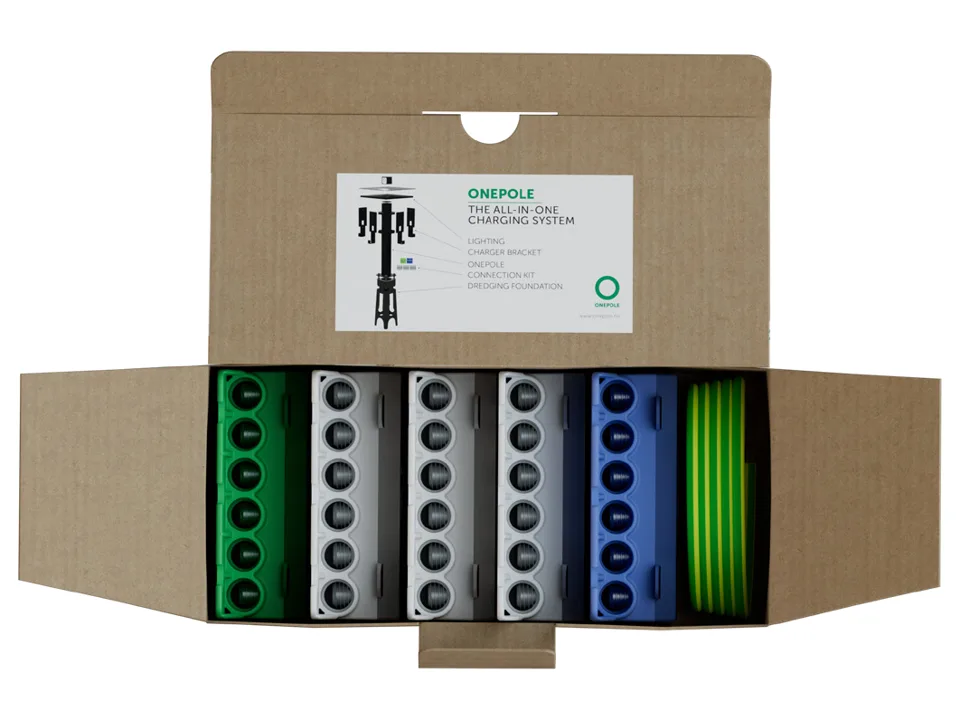

Mit dem Connection Kit von OnePole schließen Sie die Leitungen im Pfosten einer OnePole-Ladestele an. Das Set besteht aus fünf 6-poligen Reihenklemmen in Grün, Weiß und Blau und einem Erdungskabel. Typischer Einsatz ist die Reihenschaltung mehrerer Stelen: Eine Zuleitung kommt an, eine Leitung führt weiter zur nächsten Stele, und bis zu vier Wallboxen werden an denselben Klemmen angeschlossen.
Die Klemmen nehmen Kupferleiter von 1,5 bis 35 mm² und Aluminiumleiter von 10 bis 50 mm² auf (Abisolierlänge 18 mm, Anzugsmoment 10 Nm) und sind für höchstens 450 V und 100 A ausgelegt. Geprüft sind sie nach EN 60998-1:2004 und EN 60998-2-1:2004. Sie sitzen im Pfosten hinter der Revisionsklappe; zur Befestigung dienen Schrauben M5 × 8 mm oder Kabelbinder, die nicht zum Lieferumfang gehören.
Unterschied zu den Anschlussklemmen in Schutzklasse II
Die OnePole-Anschlussklemmen in Schutzklasse II erfüllen dieselbe Aufgabe mit denselben Leiterquerschnitten und Grenzwerten. Sie sind jedoch doppelt isoliert, bringen Schutzschläuche für die Adern mit und sind nach der Reihenklemmen-Norm EN 60947-7-1 geprüft. Damit bieten sie mehr Berührungs- und Fehlerschutz an den offenen Klemmen hinter der Revisionsklappe. Wir empfehlen sie besonders bei öffentlicher oder gewerblicher Aufstellung und wenn mehrere Stelen in Reihe geschaltet werden. Das Set auf dieser Seite ist die Standardausführung, geprüft nach EN 60998 (Verbindungsmaterial für Haushalt und ähnliche Zwecke).
Im Konfigurator der OnePole-Ladestele wählen Sie die Anschlussklemmen im Schritt „Innenausbau“ gleich mit aus.
Datenblatt
Technische Daten
Ausführung
| Artikelnummer OnePole | Q7VH5 |
|---|---|
| Herstellerbezeichnung | ONEPOLE Connection kit - 6 Pole (5pcs) |
| Lieferumfang | 5 Reihenklemmen mit je 6 Polen, 1 Erdungskabel |
| Material | Kunststoff |
| Farben | Grün, Blau und Weiß |
Elektrische Daten
| Leiterquerschnitt Kupfer | 1,5–35 mm² |
|---|---|
| Leiterquerschnitt Aluminium | 10–50 mm² |
| Abisolierlänge | 18 mm |
| Anzugsmoment | 10 Nm |
| Spannung | max. 450 V |
| Strom | max. 100 A |
| Prüfung | EN 60998-1:2004 und EN 60998-2-1:2004 |
Abmessungen und Gewicht
| Abmessungen je Klemme | 88 × 54 × 32 mm |
|---|---|
| Gewicht (Set) | 0,6 kg netto, 0,66 kg brutto |
| Verpackung | 190 × 95 × 65 mm |
Einbau
| Einbauort | im Pfosten hinter der Revisionsklappe |
|---|---|
| Befestigung | Schrauben M5 × 8 mm oder Kabelbinder (nicht im Lieferumfang) |
| Typische Belegung | 1 Zuleitung, 1 Leitung zur nächsten Stele, bis zu 4 Wallboxen |
| Passend für | OnePole PRO 1500 (auch DIN und Deckenmontage), PRO 1000 und LITE 1500 Twin Daisy |
Downloads
Datenblatt und Zertifikate
Angebot für OnePole Anschlussklemmen 6-polig (5 Stück) anfragen
Nennen Sie uns Standort und Bedarf – wir melden uns mit einem Angebot, auf Wunsch einschließlich Installation, Betrieb und Wartung. Weitere Produkte können Sie über die Anfrageliste mit anfragen.
