OnePole-Bezahlstele mit Payter Apollo

Zentrales Kartenterminal für den ganzen Standort

Zubehör

Fertig zusammengestellte OnePole-Stele PRO 1500 DIN mit Payter Apollo (4G-Modem) auf der Halterung für Bezahlterminals – mit Anschlussklemmen und Ankerrahmen zum Einbetonieren.

1.796,82 €

inkl. gesetzl. USt. · zzgl. Versandkosten · nur für Unternehmer

Unverbindlich

Angebot ausschließlich für Unternehmer im Sinne von § 14 BGB. Alle Preise inkl. gesetzlicher Umsatzsteuer, zzgl. Versandkosten, unverbindlich; Lieferung und Leistung nur nach individuellem Angebot.

Paket ansehen und anpassen

Auf Ihrer Anfrageliste. Zur Anfrageliste

Ihr individuelles Angebot – auf Wunsch mit Installation, Inbetriebnahme und Betrieb – erhalten Sie auf Anfrage. Wir beraten Sie gerne.

Überblick

OnePole-Bezahlstele mit Payter Apollo im Überblick

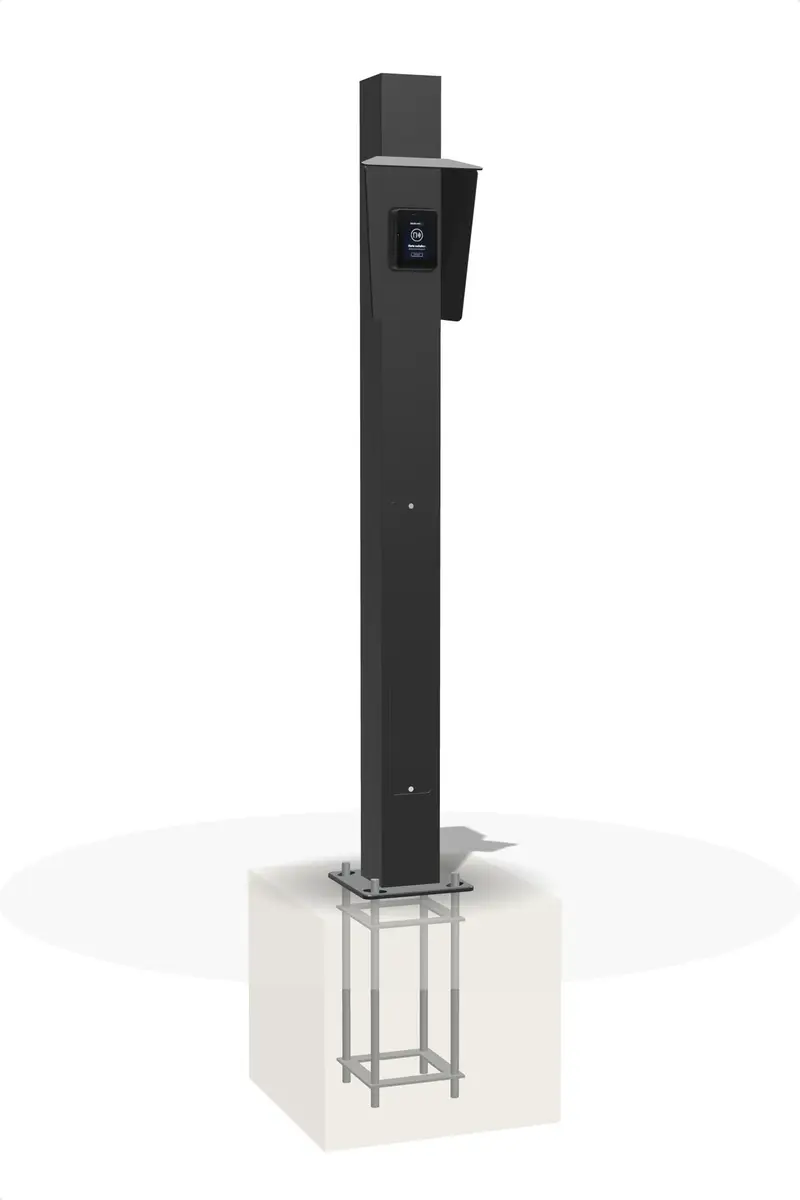

Dieses Paket ist eine fertig zusammengestellte Bezahlstele: eine OnePole-Stele PRO 1500 DIN mit einem Payter Apollo auf der Halterung für Bezahlterminals.

Das Terminal hat ein 4G-Modem: Am Standort genügen Strom und Mobilfunkempfang. Mit unserer Software, die die Ladevorgänge über unser Backend startet, ist keine Kabelverbindung zu den Ladesäulen nötig. Ladende wählen am Display ihren Ladepunkt und zahlen kontaktlos mit Karte oder Smartphone – so kann eine Stele alle Ladepunkte eines Standorts bedienen. Auch bestehende Ladesäulen ohne Kartenleser lassen sich so nachrüsten, wenn ihre Ladepunkte in unserem Backend oder in einem Backend mit OCPI 2.2.1 laufen.

Der Pfosten ist 1.494 mm hoch, misst 116 × 116 mm und besteht aus seewasserbeständigem Aluminium mit Pulverbeschichtung in RAL 9005 (Korrosionsschutz ISO 12944, Kategorie C4). Innen trägt er eine DIN-Schiene für die Absicherung.

Im Paket enthalten sind der Pfosten mit Fußplatte, die Halterung für Bezahlterminals, ein Payter Apollo mit 4G-Modem, die Anschlussklemmen (6-polig, 5 Stück) und ein Ankerrahmen 400 (M12) zum Einbetonieren. Nicht enthalten sind Elektromaterial wie Leitungsschutzschalter und Zuleitung, Erd- und Fundamentarbeiten sowie Montage und Inbetriebnahme. Den Betrieb des Terminals mit unserer Software übernehmen wir auf Anfrage.

Kartenzahlung direkt an einem Ladepunkt? Dann trägt ein Platz der Stele das Terminal und ein anderer die Wallbox – stellen Sie das im OnePole-Konfigurator zusammen.

Konfigurator

Ihre OnePole-Ladestele zusammenstellen

Wählen Sie Pfosten, Ausstattung, Anordnung der Wallboxen und die passende Halterung. Die 3D-Ansicht und die Stückliste zeigen Ihre Auswahl.

Zaptec Pro Stele (OnePole) in Schrägansicht: schwarze Stele mit Dach und Fußplatte, oben eine Zaptec-Wallbox

Beispielbild. Die drehbare 3D-Ansicht Ihrer Auswahl braucht JavaScript und WebGL.

Schritt 1 von 7 Pfosten

Pfosten

PRO 1500 DIN 1.500 mm, Fußplatte CC160, DIN-Schiene im Pfosten DIN-Schiene im LieferumfangAnschlussklemmen separat

Details

Höhe	1.494 mm (Nennhöhe 1.500 mm)
Gewicht	7,3 kg
Material	seewasserbeständiges Aluminium, Pulverbeschichtung (Jotun)
Farbe	RAL 9005 Feinstruktur (Standard), andere RAL-Farben auf Wunsch
Korrosionsschutz	ISO 12944, Kategorie C4
Schutzklasse	I – Anschluss an den Schutzleiter (PE) erforderlich
Stoßfestigkeit	IK10
Profil	116 × 116 mm
Fußplatte	Lochabstand C/C 160 mm, für Standardfundamente; Boden- oder Deckenmontage
Wallboxen	bis zu 4 je Pfosten (je nach Anordnung)
DIN-Kit	im Lieferumfang: 4 DIN-Schienen, Schrauben und 5 Gummitüllen – für Leitungsschutzschalter oder Anschlussklemmen
Prüfungen	Stoßfestigkeit (IK10) und Korrosion (Salzsprühtest) geprüft, TÜV Rheinland zertifiziert (Zertifikat AK 50596379)
Im Lieferumfang	Abdeckkappe (116 × 116 mm), Blinddeckel für die obere Öffnung, Revisionsklappe unten
Nicht enthalten	Wallbox-Halterung, Anschlussklemmen, Leitungsschutz und Elektromaterial
Herkunft	Norwegen

PRO 1000 1.000 mm, Fußplatte CC160 Abdeckkappe im Lieferumfang

Details

Höhe	1.000 mm
Einsatz	häufig, wenn der Pfosten erhöht montiert wird
Material	seewasserbeständiges Aluminium, Pulverbeschichtung (Jotun)
Farbe	RAL 9005 Feinstruktur (Standard), andere RAL-Farben auf Wunsch
Profil	116 × 116 mm
Fußplatte	Lochabstand C/C 160 mm, für Standardfundamente; Boden- oder Deckenmontage
Wallboxen	bis zu 4 je Pfosten (je nach Anordnung)
Im Lieferumfang	Abdeckkappe (116 × 116 mm), Blinddeckel für die obere Öffnung, Revisionsklappe unten
Nicht enthalten	Wallbox-Halterung, Anschlussklemmen, Leitungsschutz und Elektromaterial

PRO 1500 Decke Pfosten zur Deckenmontage, z. B. in Tiefgaragen Decken-/Bodenadapter wählbar

Details

Pfosten	PRO 1500, um 180° gedreht an der Decke montiert
Höhe	1.494 mm (Nennhöhe 1.500 mm)
Decken-/Bodenadapter	für die Fußplatte C/C 160 mm; schafft Abstand zwischen Decke und Fußplatte für mehrere Kabeleinführungen
Material	seewasserbeständiges Aluminium, Pulverbeschichtung (Jotun)
Farbe	RAL 9005 Feinstruktur (Standard), andere RAL-Farben auf Wunsch
Profil	116 × 116 mm
Im Lieferumfang	Abdeckkappe (116 × 116 mm), Blinddeckel für die obere Öffnung, Revisionsklappe unten
Nicht enthalten	Wallbox-Halterung, Anschlussklemmen, Leitungsschutz und Elektromaterial

PRO Sixty für ein vorhandenes Rohr Ø 60 mm Rohr bauseits

Details

Höhe	625 mm (Mastaufsatz)
Anschluss	für ein Rohr Ø 60 mm
Material	seewasserbeständiges Aluminium, Pulverbeschichtung (Jotun)
Montage	um 180° drehbar, auch hängend
Nicht enthalten	Rohr Ø 60 mm, Fundament, Wallbox-Halterung, Elektromaterial

LITE 1200 Single Fußplatte CC140, eine Wallbox

Details

Höhe	1.200 mm
Wallboxen	1
Material	seewasserbeständiges Aluminium, Pulverbeschichtung (Jotun), andere RAL-Farben auf Wunsch
Fußplatte	Lochabstand C/C 140 mm, für Standardfundamente oder Base Mount; Boden- oder Deckenmontage
Nicht enthalten	Wallbox-Halterung, Elektromaterial

LITE 1500 Twin Daisy Fußplatte CC140, bis zu zwei Wallboxen DIN-Schiene im Lieferumfang

Details

Höhe	1.500 mm
Wallboxen	1 oder 2 (1+0 oder 1+1)
DIN-Schiene	im Pfosten, Platz für ein senkrecht montiertes DIN-Anschlusskit
Material	seewasserbeständiges Aluminium, Pulverbeschichtung (Jotun), andere RAL-Farben auf Wunsch
Fußplatte	Lochabstand C/C 140 mm, für Standardfundamente oder Base Mount
Nicht enthalten	Wallbox-Halterung, Anschlussklemmen, Elektromaterial

Pillar Flex an vorhandener Säule Halterung je Wallbox mit Stahlband, z. B. in Tiefgaragen Säule bauseits

Details

Montage	an einer vorhandenen Säule, z. B. in Tiefgaragen und Parkhäusern – platzsparend, ohne eigenen Pfosten
Je Wallbox	1 Pillar Flex Halterung (295 × 100 × 35 mm, 0,26 kg) und 1 Stahlband-Set (2 × 2 m Edelstahlband mit Schloss)
Wallbox-Halterungen	passt zu allen OnePole-Wallbox-Halterungen
Material	seewasserbeständiges Aluminium, pulverbeschichtet nach ISO 12944, Kategorie C4; RAL 9005
Stahlband	Edelstahl; auf Länge kürzen (+ 50 mm), durch die Halterung führen, umbiegen, festziehen und verriegeln
Nicht enthalten	Säule, Wallbox-Halterung, Elektromaterial

BOX DIN MOUNT 60 mm Mastaufsatz für ein vorhandenes Rohr Ø 60 mm, mit DIN-Schiene Rohr bauseits

Details

Montage	Mastaufsatz für ein vorhandenes Rohr Ø 60 mm – ersetzt z. B. das alte Oberteil von Motorvorwärmer-Säulen
Maße	328 × 291 × 125,6 mm, 2,6 kg
DIN-Schiene	im Gehäuse (DIN MOUNT)
Material	seewasserbeständiges Aluminium, pulverbeschichtet nach ISO 12944, Kategorie C4; RAL 9005
Nicht enthalten	Rohr Ø 60 mm, Wallbox-Halterung, Elektromaterial

BOX DIN MOUNT 76 mm Mastaufsatz für ein vorhandenes Rohr Ø 76 mm, mit DIN-Schiene Rohr bauseits

Details

Montage	Mastaufsatz für ein vorhandenes Rohr Ø 76 mm – z. B. statt Motorvorwärmer-Oberteilen oder ausgelaufener EVBox Business Line
Maße	326 × 291 × 125,6 mm, 2,8 kg (brutto)
DIN-Schiene	im Gehäuse (DIN MOUNT)
Material	seewasserbeständiges Aluminium, pulverbeschichtet nach ISO 12944, Kategorie C4; RAL 9005
Nicht enthalten	Rohr Ø 76 mm, Wallbox-Halterung, Elektromaterial

PRO L-Form 500 × 1.200 Pfosten mit Arm für Wand oder Decke, Fußplatte CC160 Wand- oder Deckenmontage

Details

Form	L-Form 500 × 1.200 mm (Arm × Pfosten), Profil wie PRO
Montage	Fußplatte C/C 160 mm am Arm – an Wand oder Decke, auch gedreht für Tiefgaragen
Maße / Gewicht	1.313 × 227 × 500 mm, 7,79 kg
Material	seewasserbeständiges Aluminium, Pulverbeschichtung (Jotun) nach ISO 12944, Kategorie C4; RAL 9005, andere RAL-Farben auf Wunsch
Im Lieferumfang	Oberdeckel und Blinddeckel vormontiert, 4 Kunststoffscheiben M20 für die Fußplatte
Wallboxen	nur auf der Vorderseite (Rückseite zeigt zur Wand)
Nicht enthalten	Wallbox-Halterung, Befestigung an Wand/Decke, Elektromaterial

Schritt 2 von 7 Ausstattung

Ausstattung

Setzt Dach, Beleuchtung und Top-Laterne vor – im Schritt Zubehör können Sie alles einzeln ändern.

Basic Pfosten mit Abdeckkappe, ohne Dach

Details

Enthält	Pfosten mit Abdeckkappe, ohne Dach

Premium mit Dach

Details

Enthält	Dach passend zur Anordnung; die Abdeckkappe entfällt

Premium Plus mit Dach, LED-Beleuchtung und Top-Laterne

Details

Enthält	Dach, LED-Beleuchtung unter dem Dach und Top-Laterne mit Abdeckkappe

Premium mit Top-Laterne

Details

Enthält	Top-Laterne

Standard Pfosten mit Abdeckkappe und Revisionsklappe

Details

Enthält	Pfosten mit Abdeckkappe und Revisionsklappe

Standard ohne Dach und Beleuchtung

Details

Enthält	Halterungen ohne Dach, Beleuchtung und Top-Laterne (für Säule und Mastaufsatz nicht angeboten)

Schritt 3 von 7 Anordnung

Anordnung der Wallboxen

1 Wallbox eine Wallbox auf der Vorderseite

Details

Aufbau	eine Wallbox auf einer Seite des Pfostens
Konsole	keine – die Halterung sitzt direkt am Pfosten

2 Wallboxen, vorn und hinten je eine Wallbox auf Vorder- und Rückseite

Details

Aufbau	zwei Wallboxen, je eine auf Vorder- und Rückseite
Konsole	keine

2 Wallboxen nebeneinander zwei Wallboxen auf der Vorderseite

Details

Aufbau	zwei Wallboxen nebeneinander auf einer Seite
Konsole	Side by Side – trägt zwei Halterungen nebeneinander; Schrauben, Bolzen und Tüllen im Lieferumfang

2 Wallboxen nebeneinander, angewinkelt zwei Wallboxen vorn, schräg nach außen gedreht

Details

Aufbau	zwei Wallboxen auf einer angewinkelten Duo-Konsole
Konsole	angewinkelt, auch an der Wand montierbar; Kabeleinführung bleibt zugänglich

3 Wallboxen (2 + 1) zwei vorn nebeneinander, eine hinten

Details

Aufbau	zwei Wallboxen nebeneinander vorn, eine hinten
Konsole	Side by Side

3 Wallboxen (2 + 1), angewinkelt zwei vorn angewinkelt, eine hinten

Details

Aufbau	zwei Wallboxen auf der Duo-Konsole vorn, eine hinten
Konsole	angewinkelt

4 Wallboxen (2 + 2) je zwei vorn und hinten nebeneinander

Details

Aufbau	je zwei Wallboxen vorn und hinten nebeneinander
Konsole	2 × Side by Side

4 Wallboxen (2 + 2), angewinkelt je zwei vorn und hinten, angewinkelt

Details

Aufbau	vier Wallboxen auf zwei Duo-Konsolen, je zwei auf einer Seite
Konsole	2 × angewinkelt – zusammen bis zu vier Wallboxen

4 Wallboxen rundum (Quattro) je eine Wallbox auf allen vier Seiten

Details

Aufbau	vier Wallboxen auf der Quattro-Konsole, eine je Seite
Konsole	Quattro-Kit (1 je Stele): oberer und unterer Halter + 2 Blinddeckel

1 Wallbox an der Säule eine Halterung

Details

Aufbau	eine Wallbox an der Säule

2 Wallboxen, gegenüber je eine Halterung auf zwei Seiten

Details

Aufbau	zwei Wallboxen an gegenüberliegenden Seiten der Säule

3 Wallboxen rund um die Säule je eine Halterung auf drei Seiten

Details

Aufbau	drei Wallboxen rund um die Säule

4 Wallboxen rund um die Säule je eine Halterung auf allen vier Seiten

Details

Aufbau	vier Wallboxen, eine je Seite der Säule

Schritt 4 von 7 Halterung

Halterung je Platz

Die Auswahl gilt für alle Plätze der Stele.

Details

Zweck	je Wallbox-Modell eine eigene Halterung – beim Wallbox-Wechsel bleibt der Pfosten unverändert
Im Lieferumfang	Schrauben und Gummitüllen (schützen die Leitungen vor Feuchtigkeit)
Nicht enthalten	die Wallbox selbst (Zaptec Pro unten wählbar)

Für ein Bezahlterminal

Bezahlstele: an jedem Platz ein Kartenterminal statt einer Wallbox. Wallbox und Terminal an einer Stele (ab zwei Plätzen): oben die Wallbox-Halterung wählen, das Terminal dann im Schritt Wallbox.

Bezahlterminal für Kartenterminals wie Payter Apollo, je Platz ein Terminal

Schritt 5 von 7 Wallbox

Wallbox oder Terminal mitliefern (optional)

Ein Gerät je Platz – passend zur gewählten Halterung. Installation auf Anfrage.

Ohne Zaptec Pro Wallbox inkl. Backplate, Installation auf Anfrage nur mit Halterung Zaptec ProInstallation auf Anfrage

Details

Ladeleistung	bis 22 kW (32 A, 3-phasig), Mode 3, Typ-2-Buchse
Abmessungen	392 × 258 × 112 mm (H × B × T)
Schutz	IP54, IK10
Energiezähler	MID-konformer 3-Phasen-Zähler
Konnektivität	WLAN, PLC, LTE-M; OCPP 1.6J
Im Lieferumfang	Wallbox und Backplate (Anschlusskasten)
Nicht enthalten	Installation, Inbetriebnahme, Zuleitung – auf Anfrage

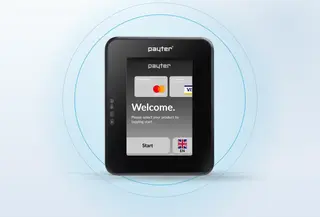

Payter Apollo Kartenterminal in Frontansicht mit Startbildschirm, vor hellem Hintergrund mit Kreisen in Payter-Blau

Payter Apollo (Kartenterminal) je Platz ein Terminal auf der Halterung Bezahlterminal nur mit Halterung Bezahlterminal

Details

Terminal	Payter Apollo, 83,2 × 107,2 × 28,5 mm
Montage	je Platz auf der OnePole-Halterung „MB Payment terminals“ (316 × 232 × 87 mm)
Abrechnung	Kartenzahlung für die Ladepunkte am Standort über unser Backend – Details auf Anfrage

Details zum Produkt Payter Apollo Kartenterminal in Frontansicht mit Startbildschirm, vor hellem Hintergrund mit Kreisen in Payter-Blau

Payter Apollo mit 4G-Modem (Kartenterminal) je Platz ein Terminal auf der Halterung Bezahlterminal; mit 4G-Modem genügen Strom und Mobilfunkempfang nur mit Halterung Bezahlterminal

Details

Terminal	Payter Apollo mit 4G-Modem, 83,2 × 107,2 × 28,5 mm
Verbindung	Mobilfunk (4G) – am Standort genügen Strom und Mobilfunkempfang, kein Netzwerkkabel zur Ladesäule
Montage	je Platz auf der OnePole-Halterung „MB Payment terminals“ (316 × 232 × 87 mm)
Abrechnung	Kartenzahlung für die Ladepunkte am Standort über unser Backend – Details auf Anfrage

Details zum Produkt

Bezahlterminal (optional)

Ein Platz der Stele trägt statt einer Wallbox das Kartenterminal – für die Kartenzahlung an allen Ladepunkten der Stele.

Ohne

Payter Apollo statt einer Wallbox Kartenterminal auf eigener Halterung, ein Platz weniger für Wallboxen ab zwei Plätzen

Details

Aufbau	ein Platz der Stele trägt statt einer Wallbox die Halterung mit dem Payter Apollo
Halterung	OnePole „MB Payment terminals“, 316 × 232 × 87 mm, 0,65 kg, Aluminium pulverbeschichtet (ISO 12944 C4), Schrauben aus Edelstahl A4 und Dichtung im Lieferumfang
Terminal	Payter Apollo, 83,2 × 107,2 × 28,5 mm
Abrechnung	Kartenzahlung für die Ladepunkte der Stele über unser Backend – Details auf Anfrage

Details zum Produkt

Schritt 6 von 7 Innenausbau

Anschlussklemmen (optional)

Optional. Für die Reihenschaltung mehrerer Stelen: 1 Zuleitung rein, 1 Leitung raus und bis zu 4 Wallboxen ab.

Ohne

OnePole Connection Kit: fünf 6-polige Reihenklemmen (grün, grau, blau) und ein grün-gelbes Erdungskabel im Karton

Anschlussklemmen (Connection Kit, 6-polig, 5 Stück) 5 Reihenklemmen à 6 Klemmen und ein Erdungskabel optional

Details

Lieferumfang	5 Reihenklemmen mit je 6 Klemmen und ein Erdungskabel
Anwendung	Reihenschaltung mehrerer Stelen: 1 Zuleitung rein, 1 Leitung raus und bis zu 4 Wallboxen ab
Querschnitt	Cu 1,5–35 mm², Al 10–50 mm²
Abisolierlänge / Anzugsmoment	18 mm / 10 Nm
Spannung	max. 450 V
Prüfung	EN 60998-1:2004 und EN 60998-2-1:2004
Montage	im Pfosten hinter der Revisionsklappe; optional. Schrauben M5 × 8 mm oder Kabelbinder nicht enthalten

Details zum Produkt

Anschlussklemmen Schutzklasse II (6-polig, 5 Stück) doppelt isoliert, mit Erdungskabel und Schutzschläuchen optional

Details

Lieferumfang	5 doppelt isolierte Reihenklemmen mit je 6 Polen, ein Erdungskabel, Schutzschläuche für die Adern
Anwendung	Reihenschaltung mehrerer Stelen (Daisy-Chain), Schutzklasse II
Querschnitt	Cu 1,5–35 mm², Al 10–50 mm²
Abisolierlänge / Anzugsmoment	18 mm / 10 Nm
Spannung / Strom	max. 450 V, max. 100 A
Prüfung	EN 60947-7-1:2009

Details zum Produkt

Weiterer Innenausbau (optional)

Optional, für den Elektro-Ausbau im Pfosten.

DIN-Anschlusskit 2 × 25 / 2 × 16 Durchgangsklemme für Kupfer- und Aluminiumleiter auf der DIN-Schiene nur mit DIN-Schiene

Details

Zweck	Durchgangsklemme für die Zuleitung auf der DIN-Schiene (35 mm) im Pfosten
Querschnitt	Cu 2,5–25 mm², Al 4–25 mm²
Nennstrom / Nennspannung	152 A / 1.000 V
Prüfung	IEC 60947-7-1, IEC 61238-1, VDE 0603-2; UL94 V0
Maße / Gewicht	89 × 56 × 50 mm, 0,34 kg

Vorkonfektionierte Leitung je Wallbox 5G6 mm², 1.600 mm, mit Aderendhülsen je Wallbox 1 Stück

Details

Leitung	5G6 mm², 1.600 mm, 0,6/1 kV, −30 bis +90 °C
Enden	beidseitig mit Aderendhülsen, einbaufertig
Menge	1 je Wallbox-Platz
Gewicht	450 g

Schritt 7 von 7 Zubehör

Kabelhalter (optional)

Kabelhalter je Wallbox hält das Ladekabel am Pfosten je Wallbox 1 Stück

Details

Zweck	einfacher Kabelhalter je Wallbox-Platz
Montage	vor der Wallbox-Halterung am Pfosten montieren; Schrauben aus dem Halterungs-Set

Fundament (optional)

Ohne

Base Mount CC140/160 Bodenbefestigung für die Fußplatte CC140 bzw. CC160 Erd- und Fundamentarbeiten bauseits

Details

Zweck	Bodenbefestigung für die Fußplatte
Passend für	Fußplatten C/C 140 mm (LITE) und C/C 160 mm (PRO)

Ankerrahmen 400 CC140/160 zum Einbetonieren, Lochabstand 140 oder 160 mm Erd- und Betonarbeiten bauseits

Details

Zweck	zum Einbetonieren im Boden, für PRO- und LITE-Pfosten
Lochabstand	C/C 140 mm oder 160 mm wählbar
Lieferumfang	Ankerplatte CC140/160, 4 Gewindestangen M12 × 400 mm, 16 Muttern, 16 Unterlegscheiben
Maße / Gewicht	400 × 190 × 190 mm, 1,55 kg, Stahl

Adapter SR60 für vorhandenes Rohr Ø 60 mm altes Rohrfundament weiter nutzen, Fußplatte CC160 nur PRO-Pfosten (CC160)Rohr im Boden bauseits

Details

Zweck	vorhandenes Fundament mit Rohr Ø 60 mm auf das Fußplattenmuster C/C 160 mm umrüsten
Lieferumfang	Schrauben zum Befestigen der Fußplatte (4 × M20 × 60 mit Scheiben, 4 × M8-10)
Maße / Gewicht	220 × 220 × 110 mm, 2,12 kg
Material	Stahl, pulverbeschichtet nach ISO 12944, Kategorie C4; RAL 9005
Schutzklasse	I – Anschluss an den Schutzleiter (PE) erforderlich

Winkelhalterung 90° für Wandmontage Pfosten an Wand oder Mauer befestigen nur ohne Wallbox auf der RückseiteBetonschrauben bauseits

Details

Zweck	Pfosten an einer senkrechten Fläche befestigen (Wand, Mauer), nach oben oder unten
Lieferumfang	4 Schrauben M20 × 60 mit Muttern und Scheiben für die Fußplatte
Nicht enthalten	Betonschrauben für die Wand
Maße / Gewicht	241 × 222 × 112 mm, 2,82 kg
Material	seewasserbeständiges Aluminium, pulverbeschichtet nach ISO 12944, Kategorie C4; RAL 9005

Decken-/Bodenadapter CC160 zur Befestigung an der Decke nur Deckenmontage

Details

Zweck	Feinjustage der Fußplatte an der Decke; Platz für mehrere Kabeleinführungen ohne Schwächung der Struktur
Passend für	Fußplatte C/C 160 mm

Dach (optional)

Dach Größe passend zur Anordnung nur PRO-Pfosten, stehend

Details

Größe je Anordnung	Duo 350 × 350 mm (1+0, 1+1) · Uno 350 × 600 mm, Halbdach (2+0) · Quad 600 × 600 mm (2+1, 2+2, Quattro)
Wallboxen unter dem Dach	Duo 350: 1–2 Wallboxen (eine vorn, eine hinten) · Uno 350 × 600: 2 Wallboxen nebeneinander auf einer Seite · Quad 600: 3–4 Wallboxen (2+1, 2+2, Quattro)
Im Lieferumfang	Schrauben, Bolzen und Tüllen zur Montage am Pfosten
Hinweis	ersetzt die Abdeckkappe

LED-Beleuchtung (optional)

LED-Beleuchtung unter dem Dach Warmweiß (3000 K), nur mit Dach nur mit Dach

Details

Leuchtmittel	LED 3000 K: 2 × 6 W (Duo, Uno) bzw. 4 × 6 W (Quattro)
Anschluss	integriertes Kabel 1,2 m
Montage	unter dem Dach

Top-Laterne (optional)

Top-Laterne Leuchtaufsatz oben auf dem Pfosten

Details

Zweck	Leuchtaufsatz oben auf dem Pfosten – macht die Stele besser sichtbar
Kombination	allein, mit Dach oder mit Dach und LED-Beleuchtung
Abschluss	mit Abdeckkappe oben
Logo	eigenes Logo auf Anfrage

Ihre Konfiguration

OnePole-Bezahlstele mit Payter Apollo

Paket OP-C41MA

Paketpreis je Stele: 1.796,82 €

Sie können das Paket anpassen – dann gilt die normale Summe statt des Paketpreises.

Anzahl Stelen

Im Lieferumfang

alle Positionen der Stückliste; die Halterungen mit Schrauben und Gummitüllen
am Pfosten ab Werk: Blinddeckel oben, Revisionsklappe unten und Abdeckkappe (entfällt bei Dach ohne Top-Laterne)

Das Paket kommt mit Stückliste auf Ihre Anfrageliste – von dort senden Sie die unverbindliche Anfrage. Montage und Inbetriebnahme auf Anfrage.

Datenblatt

Technische Daten

Stele

Pfosten	OnePole PRO 1500 DIN, 1.494 mm, Profil 116 × 116 mm, Fußplatte C/C 160 mm
Material	seewasserbeständiges Aluminium, pulverbeschichtet RAL 9005, ISO 12944, Kategorie C4
Anordnung	1 Bezahlterminal auf der Vorderseite
Halterung	OnePole „MB Payment terminals“, 316 × 232 × 87 mm, Aluminium pulverbeschichtet, Schrauben Edelstahl A4 und Dichtung

Terminal

Terminal	Payter Apollo mit 4G-Modem (LTE Cat 1)
Zahlarten	kontaktlos: Kredit- und Debitkarten, Apple Pay, Google Pay; PIN am Touchscreen; keine girocard
Verbindung	Mobilfunk (4G) – kein Netzwerkkabel zur Ladesäule nötig
Schutz	Front IP65, Gehäuse IK09, Betrieb −20 °C bis +55 °C

Lieferumfang

Enthalten	Pfosten, Halterung für Bezahlterminals, Payter Apollo mit 4G-Modem, Anschlussklemmen 6-polig (5 Stück), Ankerrahmen 400 M12
Nicht enthalten	Elektromaterial und Zuleitung, Erd- und Fundamentarbeiten, Montage und Inbetriebnahme; Betrieb des Terminals auf Anfrage

Angebot für OnePole-Bezahlstele mit Payter Apollo anfragen

Nennen Sie uns Standort und Bedarf – wir melden uns mit einem Angebot, auf Wunsch einschließlich Installation, Betrieb und Wartung. Weitere Produkte können Sie über die Anfrageliste mit anfragen.

Alle Produkte

OnePole-Bezahlstele mit Payter Apollo

OnePole-Bezahlstele mit Payter Apollo im Überblick

Ihre OnePole-Ladestele zusammenstellen

Schritt 1 von 7 Pfosten

Schritt 2 von 7 Ausstattung

Schritt 3 von 7 Anordnung

Schritt 4 von 7 Halterung

Für Wallboxen

Für ein Bezahlterminal

Schritt 5 von 7 Wallbox

Schritt 6 von 7 Innenausbau

Schritt 7 von 7 Zubehör

Ihre Konfiguration

Im Lieferumfang

Technische Daten

Stele

Terminal

Lieferumfang

Angebot für OnePole-Bezahlstele mit Payter Apollo anfragen

Für wen ist dieser Katalog?
