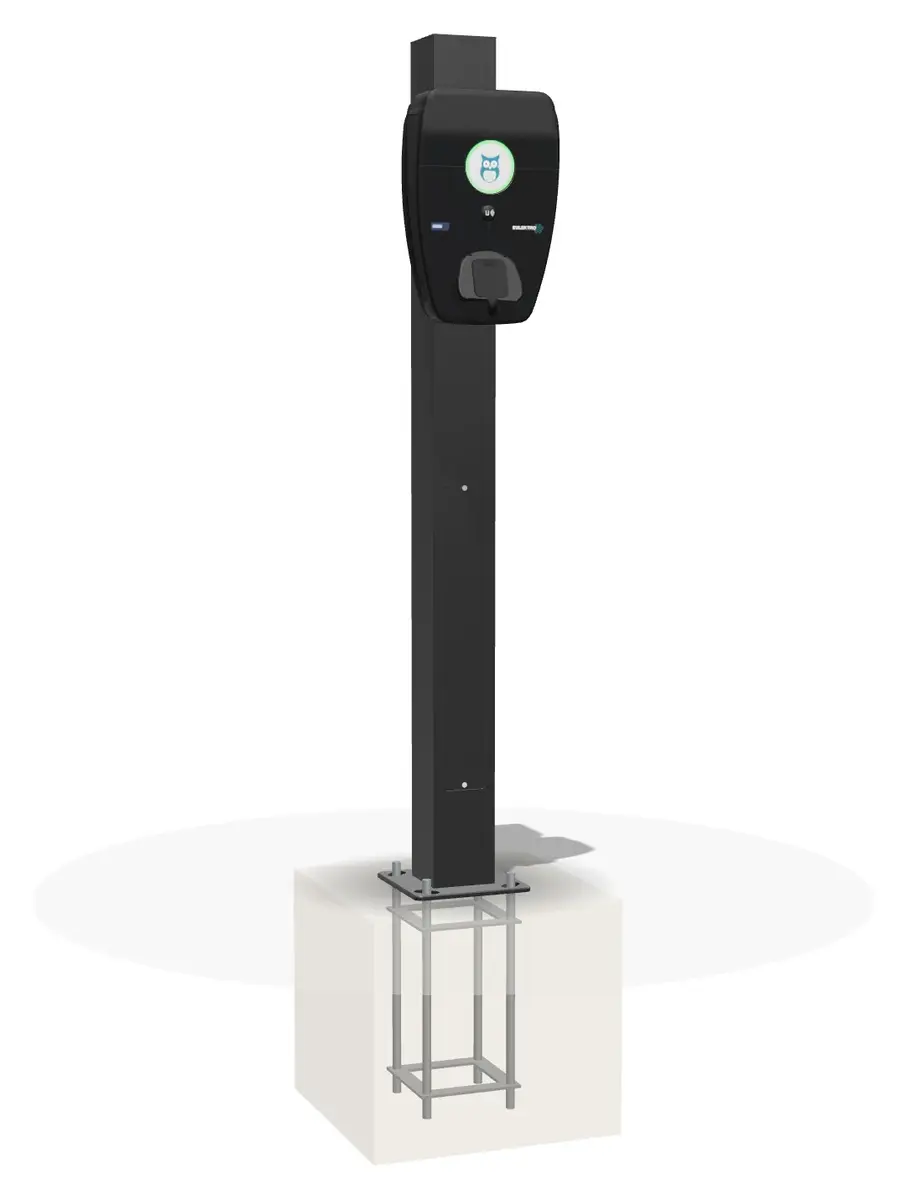

OnePole-Stele mit Zaptec Pro

Schritt 1 von 7 Pfosten

Pfosten

PRO 1500 DIN 1.500 mm, Fußplatte CC160, DIN-Schiene im Pfosten DIN-Schiene im LieferumfangAnschlussklemmen separat

Details zu PRO 1500 DIN

Höhe	1.494 mm (Nennhöhe 1.500 mm)
Gewicht	7,3 kg
Material	seewasserbeständiges Aluminium, Pulverbeschichtung (Jotun)
Farbe	RAL 9005 Feinstruktur (Standard), andere RAL-Farben auf Wunsch
Korrosionsschutz	ISO 12944, Kategorie C4
Schutzklasse	I – Anschluss an den Schutzleiter (PE) erforderlich
Stoßfestigkeit	IK10
Profil	116 × 116 mm
Fußplatte	Lochabstand C/C 160 mm, für Standardfundamente; Boden- oder Deckenmontage
Wallboxen	bis zu 4 je Pfosten (je nach Anordnung)
DIN-Kit	im Lieferumfang: 4 DIN-Schienen, Schrauben und 5 Gummitüllen – für Leitungsschutzschalter oder Anschlussklemmen
Prüfungen	Stoßfestigkeit (IK10) und Korrosion (Salzsprühtest) geprüft, TÜV Rheinland zertifiziert (Zertifikat AK 50596379)
Im Lieferumfang	Abdeckkappe (116 × 116 mm), Blinddeckel für die obere Öffnung, Revisionsklappe unten
Nicht enthalten	Wallbox-Halterung, Anschlussklemmen, Leitungsschutz und Elektromaterial
Herkunft	Norwegen

PRO 1000 1.000 mm, Fußplatte CC160 Abdeckkappe im Lieferumfang

Details zu PRO 1000

Höhe	1.000 mm
Einsatz	häufig, wenn der Pfosten erhöht montiert wird
Material	seewasserbeständiges Aluminium, Pulverbeschichtung (Jotun)
Farbe	RAL 9005 Feinstruktur (Standard), andere RAL-Farben auf Wunsch
Profil	116 × 116 mm
Fußplatte	Lochabstand C/C 160 mm, für Standardfundamente; Boden- oder Deckenmontage
Wallboxen	bis zu 4 je Pfosten (je nach Anordnung)
Im Lieferumfang	Abdeckkappe (116 × 116 mm), Blinddeckel für die obere Öffnung, Revisionsklappe unten
Nicht enthalten	Wallbox-Halterung, Anschlussklemmen, Leitungsschutz und Elektromaterial

PRO 1500 Decke Pfosten zur Deckenmontage, z. B. in Tiefgaragen Decken-/Bodenadapter wählbar

Details zu PRO 1500 Decke

Pfosten	PRO 1500, um 180° gedreht an der Decke montiert
Höhe	1.494 mm (Nennhöhe 1.500 mm)
Decken-/Bodenadapter	für die Fußplatte C/C 160 mm; schafft Abstand zwischen Decke und Fußplatte für mehrere Kabeleinführungen
Material	seewasserbeständiges Aluminium, Pulverbeschichtung (Jotun)
Farbe	RAL 9005 Feinstruktur (Standard), andere RAL-Farben auf Wunsch
Profil	116 × 116 mm
Im Lieferumfang	Abdeckkappe (116 × 116 mm), Blinddeckel für die obere Öffnung, Revisionsklappe unten
Nicht enthalten	Wallbox-Halterung, Anschlussklemmen, Leitungsschutz und Elektromaterial

PRO Sixty für ein vorhandenes Rohr Ø 60 mm Rohr bauseits

Details zu PRO Sixty

Höhe	625 mm (Mastaufsatz)
Anschluss	für ein Rohr Ø 60 mm
Material	seewasserbeständiges Aluminium, Pulverbeschichtung (Jotun)
Montage	um 180° drehbar, auch hängend
Nicht enthalten	Rohr Ø 60 mm, Fundament, Wallbox-Halterung, Elektromaterial

LITE 1200 Single Fußplatte CC140, eine Wallbox

Details zu LITE 1200 Single

Höhe	1.200 mm
Wallboxen	1
Material	seewasserbeständiges Aluminium, Pulverbeschichtung (Jotun), andere RAL-Farben auf Wunsch
Fußplatte	Lochabstand C/C 140 mm, für Standardfundamente oder Base Mount; Boden- oder Deckenmontage
Nicht enthalten	Wallbox-Halterung, Elektromaterial

LITE 1500 Twin Daisy Fußplatte CC140, bis zu zwei Wallboxen DIN-Schiene im Lieferumfang

Details zu LITE 1500 Twin Daisy

Höhe	1.500 mm
Wallboxen	1 oder 2 (1+0 oder 1+1)
DIN-Schiene	im Pfosten, Platz für ein senkrecht montiertes DIN-Anschlusskit
Material	seewasserbeständiges Aluminium, Pulverbeschichtung (Jotun), andere RAL-Farben auf Wunsch
Fußplatte	Lochabstand C/C 140 mm, für Standardfundamente oder Base Mount
Nicht enthalten	Wallbox-Halterung, Anschlussklemmen, Elektromaterial

Pillar Flex an vorhandener Säule Halterung je Wallbox mit Stahlband, z. B. in Tiefgaragen Säule bauseits

Details zu Pillar Flex an vorhandener Säule

Montage	an einer vorhandenen Säule, z. B. in Tiefgaragen und Parkhäusern – platzsparend, ohne eigenen Pfosten
Je Wallbox	1 Pillar Flex Halterung (295 × 100 × 35 mm, 0,26 kg) und 1 Stahlband-Set (2 × 2 m Edelstahlband mit Schloss)
Wallbox-Halterungen	passt zu allen OnePole-Wallbox-Halterungen
Material	seewasserbeständiges Aluminium, pulverbeschichtet nach ISO 12944, Kategorie C4; RAL 9005
Stahlband	Edelstahl; auf Länge kürzen (+ 50 mm), durch die Halterung führen, umbiegen, festziehen und verriegeln
Nicht enthalten	Säule, Wallbox-Halterung, Elektromaterial

BOX DIN MOUNT 60 mm Mastaufsatz für ein vorhandenes Rohr Ø 60 mm, mit DIN-Schiene Rohr bauseits

Details zu BOX DIN MOUNT 60 mm

Montage	Mastaufsatz für ein vorhandenes Rohr Ø 60 mm – ersetzt z. B. das alte Oberteil von Motorvorwärmer-Säulen
Maße	328 × 291 × 125,6 mm, 2,6 kg
DIN-Schiene	im Gehäuse (DIN MOUNT)
Material	seewasserbeständiges Aluminium, pulverbeschichtet nach ISO 12944, Kategorie C4; RAL 9005
Nicht enthalten	Rohr Ø 60 mm, Wallbox-Halterung, Elektromaterial

BOX DIN MOUNT 76 mm Mastaufsatz für ein vorhandenes Rohr Ø 76 mm, mit DIN-Schiene Rohr bauseits

Details zu BOX DIN MOUNT 76 mm

Montage	Mastaufsatz für ein vorhandenes Rohr Ø 76 mm – z. B. statt Motorvorwärmer-Oberteilen oder ausgelaufener EVBox Business Line
Maße	326 × 291 × 125,6 mm, 2,8 kg (brutto)
DIN-Schiene	im Gehäuse (DIN MOUNT)
Material	seewasserbeständiges Aluminium, pulverbeschichtet nach ISO 12944, Kategorie C4; RAL 9005
Nicht enthalten	Rohr Ø 76 mm, Wallbox-Halterung, Elektromaterial

PRO L-Form 500 × 1.200 Pfosten mit Arm für Wand oder Decke, Fußplatte CC160 Wand- oder Deckenmontage

Details zu PRO L-Form 500 × 1.200

Form	L-Form 500 × 1.200 mm (Arm × Pfosten), Profil wie PRO
Montage	Fußplatte C/C 160 mm am Arm – an Wand oder Decke, auch gedreht für Tiefgaragen
Maße / Gewicht	1.313 × 227 × 500 mm, 7,79 kg
Material	seewasserbeständiges Aluminium, Pulverbeschichtung (Jotun) nach ISO 12944, Kategorie C4; RAL 9005, andere RAL-Farben auf Wunsch
Im Lieferumfang	Oberdeckel und Blinddeckel vormontiert, 4 Kunststoffscheiben M20 für die Fußplatte
Wallboxen	nur auf der Vorderseite (Rückseite zeigt zur Wand)
Nicht enthalten	Wallbox-Halterung, Befestigung an Wand/Decke, Elektromaterial

Schritt 2 von 7 Ausstattung

Schritt 3 von 7 Anordnung

Schritt 4 von 7 Halterung

Schritt 5 von 7 Wallbox

Wallbox oder Terminal mitliefern (optional)

Ein Gerät je Platz – passend zur gewählten Halterung. Installation auf Anfrage.

Ohne Zaptec Pro Wallbox inkl. Backplate, Installation auf Anfrage nur mit Halterung Zaptec ProInstallation auf Anfrage

Details zu Zaptec Pro

Ladeleistung	bis 22 kW (32 A, 3-phasig), Mode 3, Typ-2-Buchse
Abmessungen	392 × 258 × 112 mm (H × B × T)
Schutz	IP54, IK10
Energiezähler	MID-konformer 3-Phasen-Zähler
Konnektivität	WLAN, PLC, LTE-M; OCPP 1.6J
Im Lieferumfang	Wallbox und Backplate (Anschlusskasten)
Nicht enthalten	Installation, Inbetriebnahme, Zuleitung – auf Anfrage

Payter Apollo (Kartenterminal) je Platz ein Terminal auf der Halterung Bezahlterminal nur mit Halterung Bezahlterminal

Details zu Payter Apollo (Kartenterminal)

Terminal	Payter Apollo, 83,2 × 107,2 × 28,5 mm
Montage	je Platz auf der OnePole-Halterung „MB Payment terminals“ (316 × 232 × 87 mm)
Abrechnung	Kartenzahlung für die Ladepunkte am Standort über unser Backend – Details auf Anfrage

Details zum Produkt Payter Apollo (öffnet in neuem Tab)

Bezahlterminal (optional)

Ein Platz der Stele trägt statt einer Wallbox das Kartenterminal – für die Kartenzahlung an allen Ladepunkten der Stele.

Ohne Payter Apollo statt einer Wallbox Kartenterminal auf eigener Halterung, ein Platz weniger für Wallboxen ab zwei Plätzen

Details zu Payter Apollo statt einer Wallbox

Aufbau	ein Platz der Stele trägt statt einer Wallbox die Halterung mit dem Payter Apollo
Halterung	OnePole „MB Payment terminals“, 316 × 232 × 87 mm, 0,65 kg, Aluminium pulverbeschichtet (ISO 12944 C4), Schrauben aus Edelstahl A4 und Dichtung im Lieferumfang
Terminal	Payter Apollo, 83,2 × 107,2 × 28,5 mm
Abrechnung	Kartenzahlung für die Ladepunkte der Stele über unser Backend – Details auf Anfrage

Details zum Produkt Payter Apollo (öffnet in neuem Tab)

Eine Wallbox liefern wir mit, wenn Sie im Schritt Halterung „Zaptec Pro“ wählen, ein Kartenterminal Payter Apollo mit der Halterung „Bezahlterminal“. Bei anderen Halterungen ist das Gerät nicht im Lieferumfang.

Schritt 6 von 7 Innenausbau

Anschlussklemmen (optional)

Optional. Für die Reihenschaltung mehrerer Stelen: 1 Zuleitung rein, 1 Leitung raus und bis zu 4 Wallboxen ab.

Ohne Anschlussklemmen (Connection Kit, 6-polig, 5 Stück) 5 Reihenklemmen à 6 Klemmen und ein Erdungskabel optional

Details zu Anschlussklemmen (Connection Kit, 6-polig, 5 Stück)

Lieferumfang	5 Reihenklemmen mit je 6 Klemmen und ein Erdungskabel
Anwendung	Reihenschaltung mehrerer Stelen: 1 Zuleitung rein, 1 Leitung raus und bis zu 4 Wallboxen ab
Querschnitt	Cu 1,5–35 mm², Al 10–50 mm²
Abisolierlänge / Anzugsmoment	18 mm / 10 Nm
Spannung	max. 450 V
Prüfung	EN 60998-1:2004 und EN 60998-2-1:2004
Montage	im Pfosten hinter der Revisionsklappe; optional. Schrauben M5 × 8 mm oder Kabelbinder nicht enthalten

Details zum Produkt OnePole Anschlussklemmen 6-polig (5 Stück) (öffnet in neuem Tab) Anschlussklemmen Schutzklasse II (6-polig, 5 Stück) doppelt isoliert, mit Erdungskabel und Schutzschläuchen optional

Details zu Anschlussklemmen Schutzklasse II (6-polig, 5 Stück)

Lieferumfang	5 doppelt isolierte Reihenklemmen mit je 6 Polen, ein Erdungskabel, Schutzschläuche für die Adern
Anwendung	Reihenschaltung mehrerer Stelen (Daisy-Chain), Schutzklasse II
Querschnitt	Cu 1,5–35 mm², Al 10–50 mm²
Abisolierlänge / Anzugsmoment	18 mm / 10 Nm
Spannung / Strom	max. 450 V, max. 100 A
Prüfung	EN 60947-7-1:2009

Details zum Produkt OnePole Anschlussklemmen 6-polig, Schutzklasse II (5 Stück) (öffnet in neuem Tab)

Weiterer Innenausbau (optional)

Optional, für den Elektro-Ausbau im Pfosten.

DIN-Anschlusskit 2 × 25 / 2 × 16 Durchgangsklemme für Kupfer- und Aluminiumleiter auf der DIN-Schiene nur mit DIN-Schiene

Details zu DIN-Anschlusskit 2 × 25 / 2 × 16

Zweck	Durchgangsklemme für die Zuleitung auf der DIN-Schiene (35 mm) im Pfosten
Querschnitt	Cu 2,5–25 mm², Al 4–25 mm²
Nennstrom / Nennspannung	152 A / 1.000 V
Prüfung	IEC 60947-7-1, IEC 61238-1, VDE 0603-2; UL94 V0
Maße / Gewicht	89 × 56 × 50 mm, 0,34 kg

Vorkonfektionierte Leitung je Wallbox 5G6 mm², 1.600 mm, mit Aderendhülsen je Wallbox 1 Stück

Details zu Vorkonfektionierte Leitung je Wallbox

Leitung	5G6 mm², 1.600 mm, 0,6/1 kV, −30 bis +90 °C
Enden	beidseitig mit Aderendhülsen, einbaufertig
Menge	1 je Wallbox-Platz
Gewicht	450 g

Für diese Montageart bieten wir keinen Innenausbau an.

Schritt 7 von 7 Zubehör

Fundament (optional)

Ohne Base Mount CC140/160 Bodenbefestigung für die Fußplatte CC140 bzw. CC160 Erd- und Fundamentarbeiten bauseits

Details zu Base Mount CC140/160

Zweck	Bodenbefestigung für die Fußplatte
Passend für	Fußplatten C/C 140 mm (LITE) und C/C 160 mm (PRO)

Ankerrahmen 400 CC140/160 zum Einbetonieren, Lochabstand 140 oder 160 mm Erd- und Betonarbeiten bauseits

Details zu Ankerrahmen 400 CC140/160

Zweck	zum Einbetonieren im Boden, für PRO- und LITE-Pfosten
Lochabstand	C/C 140 mm oder 160 mm wählbar
Lieferumfang	Ankerplatte CC140/160, 4 Gewindestangen M12 × 400 mm, 16 Muttern, 16 Unterlegscheiben
Maße / Gewicht	400 × 190 × 190 mm, 1,55 kg, Stahl

Adapter SR60 für vorhandenes Rohr Ø 60 mm altes Rohrfundament weiter nutzen, Fußplatte CC160 nur PRO-Pfosten (CC160)Rohr im Boden bauseits

Details zu Adapter SR60 für vorhandenes Rohr Ø 60 mm

Zweck	vorhandenes Fundament mit Rohr Ø 60 mm auf das Fußplattenmuster C/C 160 mm umrüsten
Lieferumfang	Schrauben zum Befestigen der Fußplatte (4 × M20 × 60 mit Scheiben, 4 × M8-10)
Maße / Gewicht	220 × 220 × 110 mm, 2,12 kg
Material	Stahl, pulverbeschichtet nach ISO 12944, Kategorie C4; RAL 9005
Schutzklasse	I – Anschluss an den Schutzleiter (PE) erforderlich

Winkelhalterung 90° für Wandmontage Pfosten an Wand oder Mauer befestigen nur ohne Wallbox auf der RückseiteBetonschrauben bauseits

Details zu Winkelhalterung 90° für Wandmontage

Zweck	Pfosten an einer senkrechten Fläche befestigen (Wand, Mauer), nach oben oder unten
Lieferumfang	4 Schrauben M20 × 60 mit Muttern und Scheiben für die Fußplatte
Nicht enthalten	Betonschrauben für die Wand
Maße / Gewicht	241 × 222 × 112 mm, 2,82 kg
Material	seewasserbeständiges Aluminium, pulverbeschichtet nach ISO 12944, Kategorie C4; RAL 9005

Decken-/Bodenadapter CC160 zur Befestigung an der Decke nur Deckenmontage

Details zu Decken-/Bodenadapter CC160

Zweck	Feinjustage der Fußplatte an der Decke; Platz für mehrere Kabeleinführungen ohne Schwächung der Struktur
Passend für	Fußplatte C/C 160 mm

Für diese Montageart gibt es kein weiteres Zubehör.
