Betonfundament für Sungrow IDC480E Dispenser flüssigkeitsgekühlt
Fertigteil-Fundament mit KG-Rohr
Zubehör
Auf Ihrer Anfrageliste. Zur Anfrageliste
B2B-Katalog: Preise und Konditionen auf Anfrage. Wir beraten Sie gerne zu Auswahl, Installation und Betrieb.
- Grundfläche
- 510 × 500 mm
- Höhe
- 800 mm
- Gewicht
- ca. 365 kg
- KG-Rohr
- DN 160
Überblick
Betonfundament für Sungrow IDC480E Dispenser flüssigkeitsgekühlt im Überblick

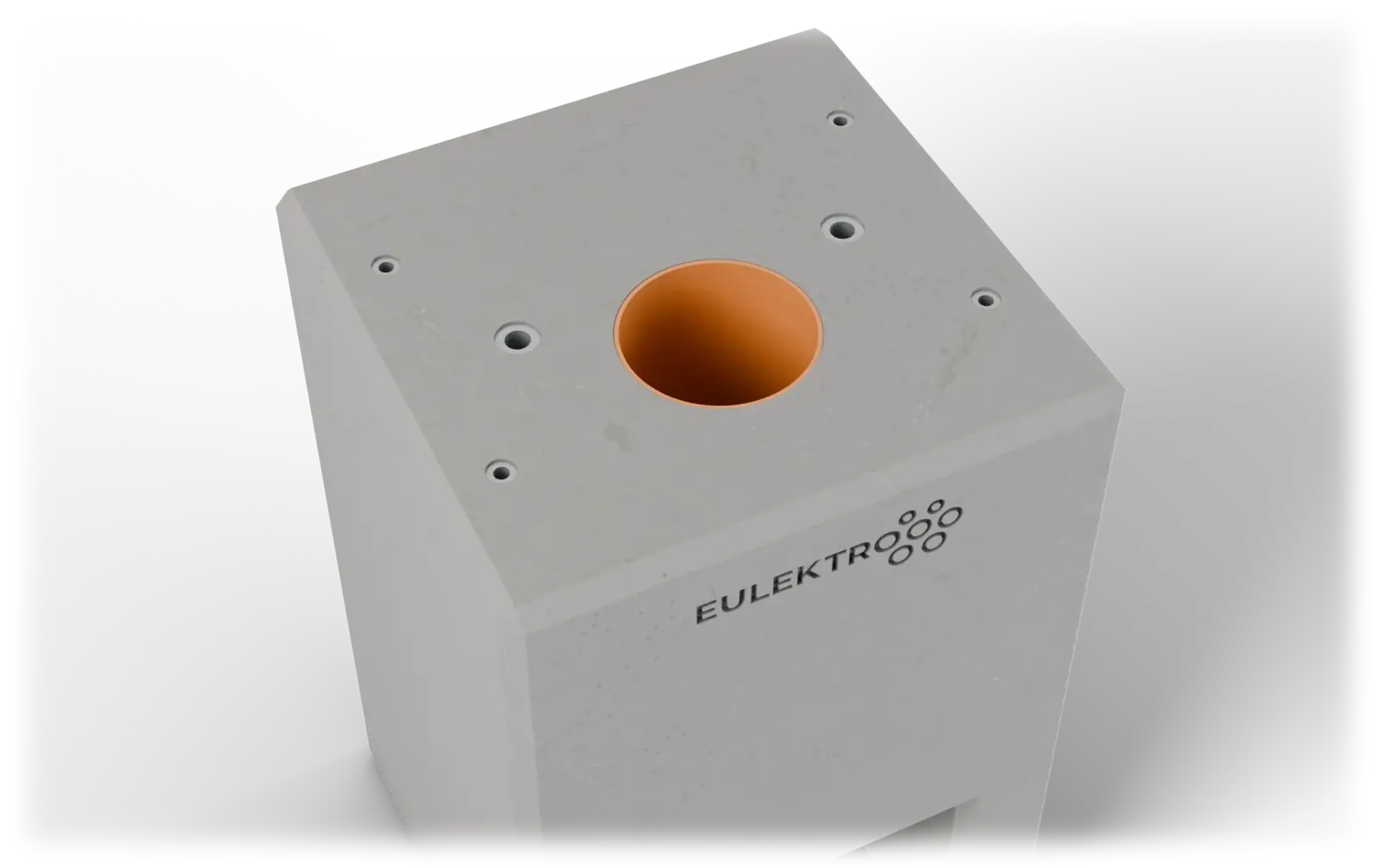

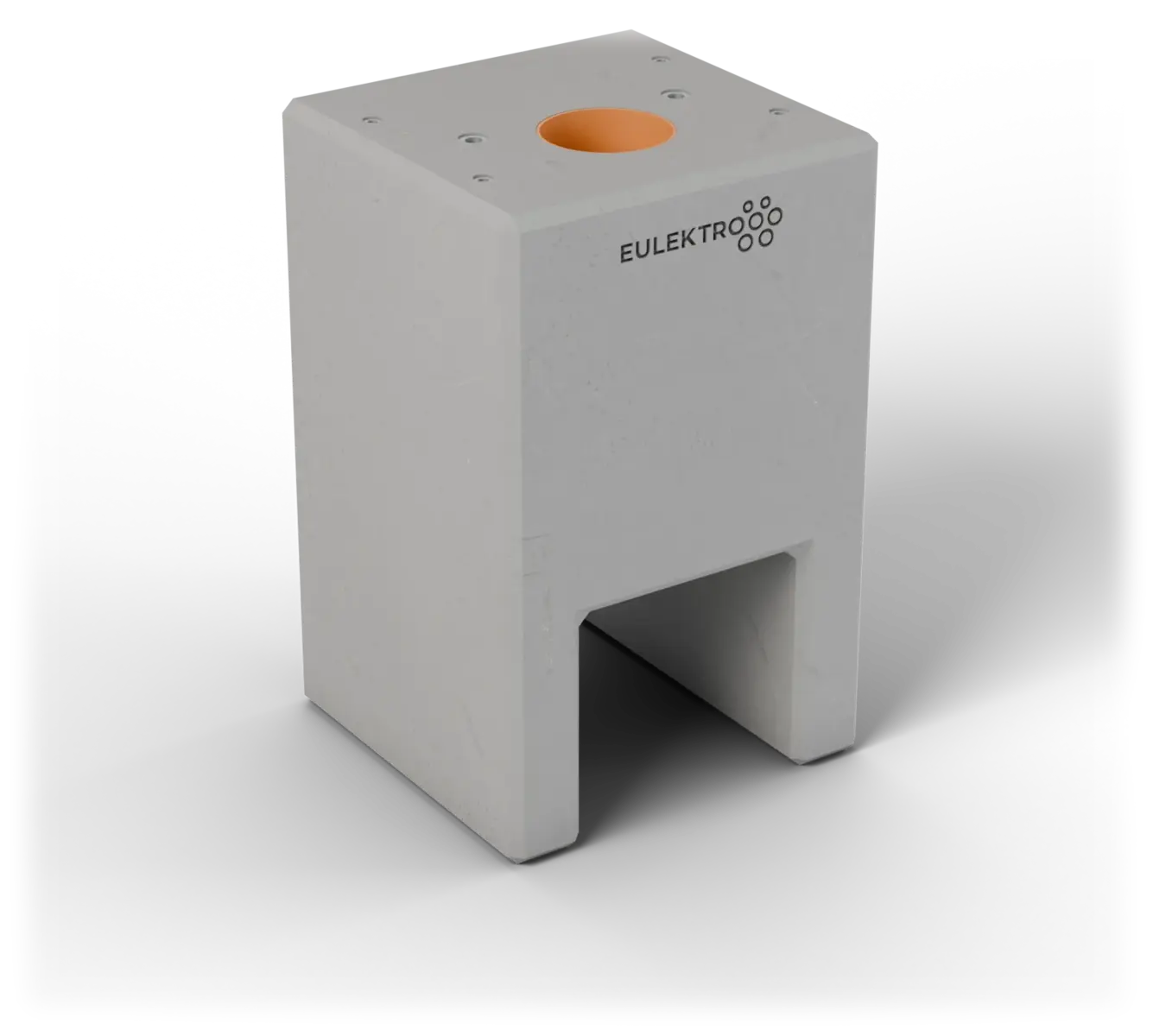

Das Betonfundament ist passend für den flüssigkeitsgekühlten Dispenser des Sungrow-Ladesystems IDC480E und der Ladesäule IDC480E-C gefertigt. Das Fertigteil misst 510 × 500 × 800 mm, besteht aus Beton C30/37 mit konstruktiver Bewehrung und wiegt rund 365 kg.
Für die Montage sind vier Gewindehülsen M12 im Lochbild des Dispenser-Sockels einbetoniert. Zwei Transportanker dienen als Versetzhilfe beim Abladen und Einsetzen; sie sitzen unter dem Sockel und sind nach der Montage des Dispensers nicht mehr zu sehen.

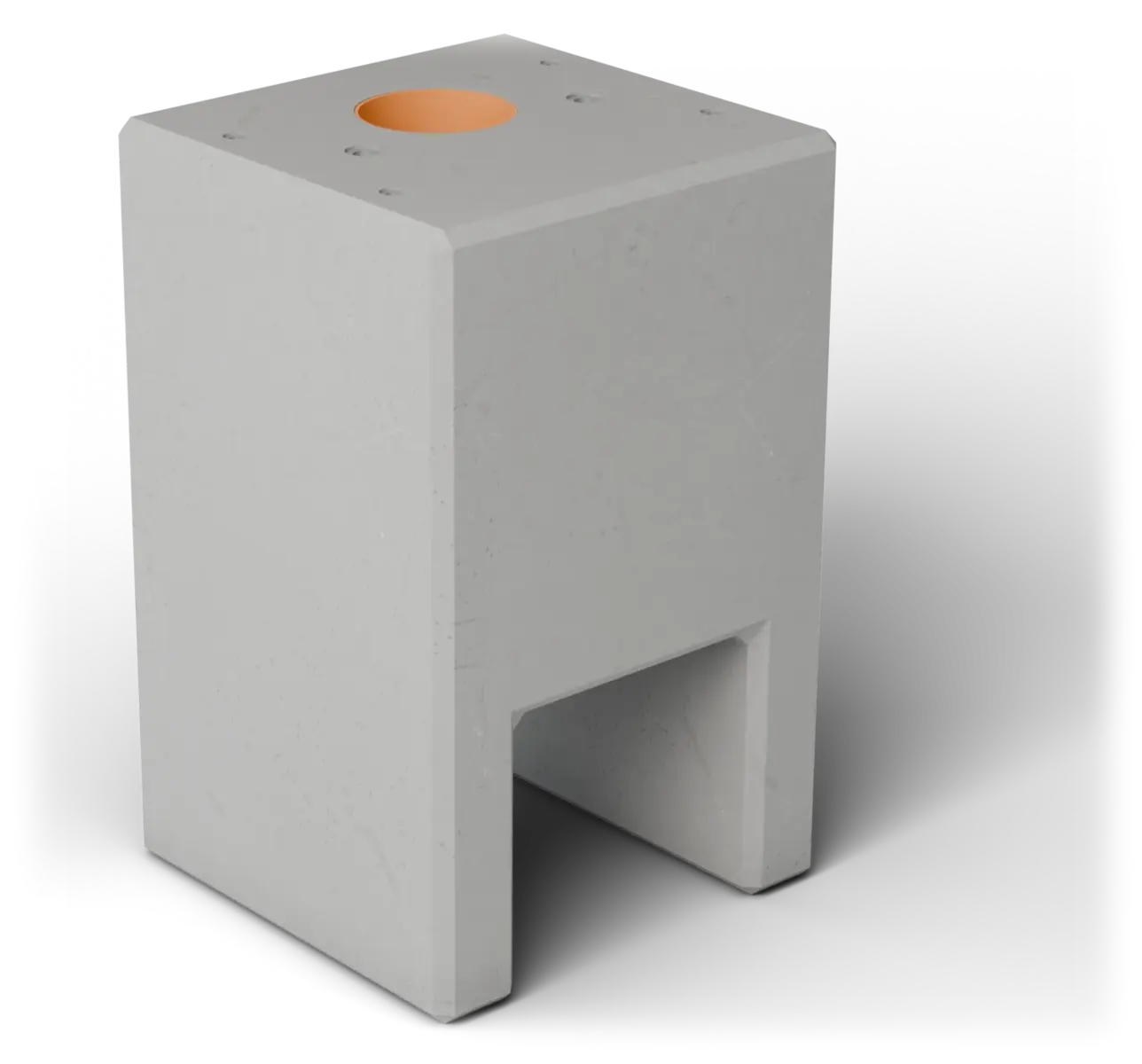

Die Zuleitung läuft durch ein eingegossenes KG-Rohr DN 160. Es beginnt oben genau unter der Kabelöffnung des Dispensers und führt senkrecht nach unten in einen Kabeltunnel, der wie beim Fundament des IDC80E unten, vorn und hinten offen ist. So wird das Fundament über die verlegten Leerrohre gesetzt, und die Kabel lassen sich aus beiden Richtungen einziehen.
Das Fundament wird rund 700 mm tief ins Erdreich eingebaut und steht etwa 100 mm über Gelände. Für den luftgekühlten Dispenser gibt es ein eigenes, schmaleres Betonfundament.
Vorteile
Was Betonfundament für Sungrow IDC480E Dispenser flüssigkeitsgekühlt auszeichnet
-
Passend zum Dispenser
Gefertigt für den flüssigkeitsgekühlten Dispenser des IDC480E und IDC480E-C – die Gewindehülsen sitzen im Lochbild des Sockels.
-
KG-Rohr eingegossen
KG-Rohr DN 160 senkrecht bis in einen Kabeltunnel, der unten, vorn und hinten offen ist – das Fundament wird über die Leerrohre gesetzt.
-
Mit verdeckter Versetzhilfe
Zwei Transportanker zum Anschlagen sitzen unter dem Sockel und sind nach der Montage verdeckt.
Datenblatt
Technische Daten
Abmessungen und Gewicht
| Länge × Breite × Höhe | 510 × 500 × 800 mm |
|---|---|
| Gewicht | ca. 365 kg |
| Einbau | ca. 700 mm im Erdreich, ca. 100 mm über Gelände |
Ausführung
| Betongüte | C30/37 |
|---|---|
| Bewehrung | konstruktiv |
| Kanten | gefast |
Einbauteile und Kabelführung
| Befestigung Sockel | 4 × Gewindehülse M12 |
|---|---|
| Versetzhilfe | 2 × Transportanker, nach Montage vom Dispenser verdeckt |

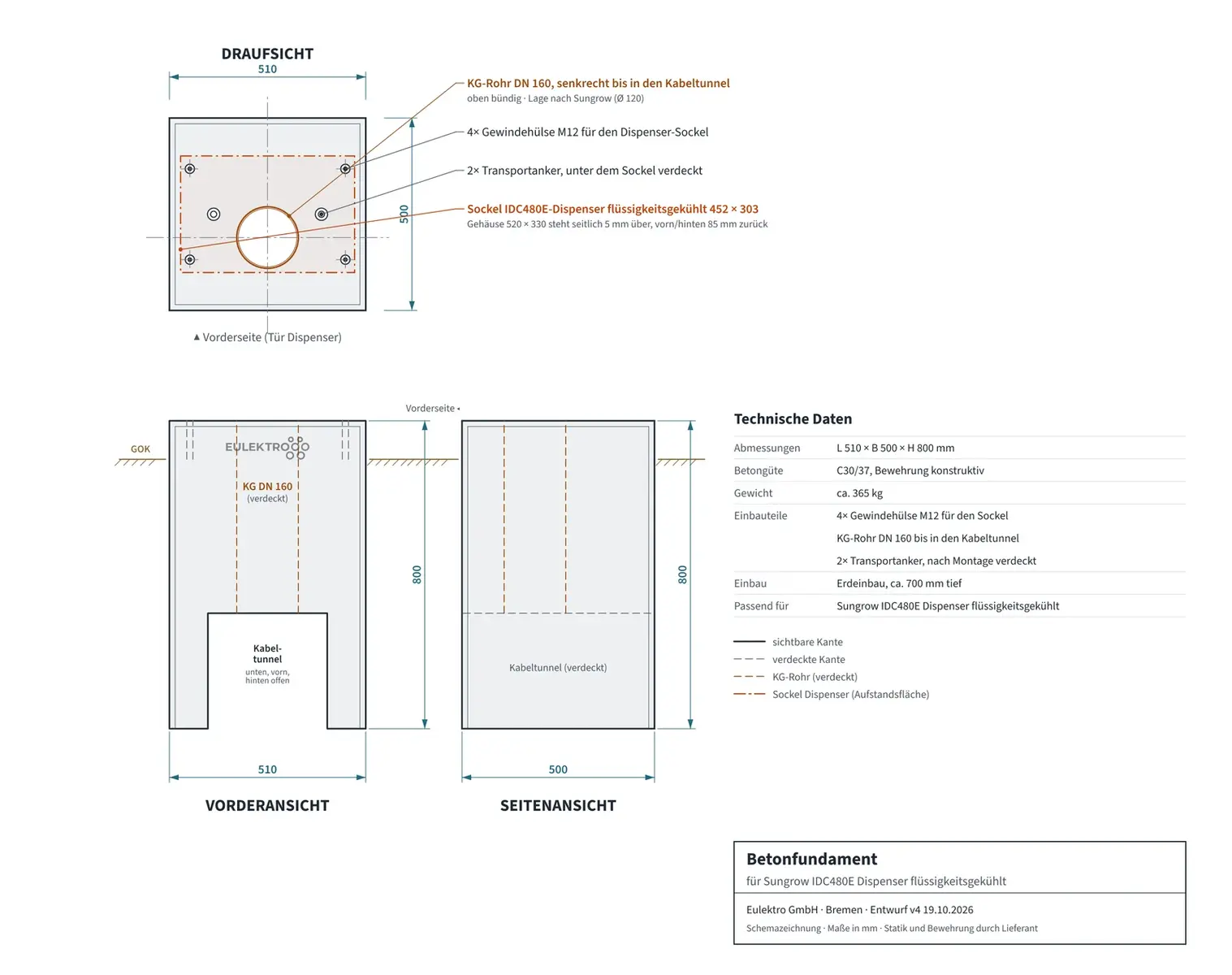

| Kabelführung | KG-Rohr DN 160 senkrecht bis in den Kabeltunnel |
| Kabeltunnel | 310 × 300 mm, unten, vorn und hinten offen |
Passend für
| Dispenser | Sungrow IDC480E Dispenser flüssigkeitsgekühlt (ein Ladekabel) |
|---|---|
| Ladesysteme | Sungrow IDC480E und IDC480E-C |
Downloads
Datenblatt und Zertifikate
Häufige Fragen
Fragen zu Betonfundament für Sungrow IDC480E Dispenser flüssigkeitsgekühlt
Für welchen Dispenser ist das Fundament gedacht?
Für den flüssigkeitsgekühlten Dispenser mit einem Ladekabel, wie er am Sungrow IDC480E und am IDC480E-C eingesetzt wird. Die vier Gewindehülsen M12 sitzen im Lochbild seines Sockels.
Passt das Fundament auch für den luftgekühlten Dispenser?
Nein. Der luftgekühlte Dispenser hat einen schmaleren Sockel (362 × 303 mm) und ein anderes Lochbild (314 × 236 mm). Für ihn gibt es ein eigenes Betonfundament mit 420 × 450 × 800 mm.
Wie wird das Kabel eingeführt?
Die Leerrohre kommen durch den Kabeltunnel im unteren Teil, der unten, vorn und hinten offen ist. Von dort führt das eingegossene KG-Rohr DN 160 senkrecht nach oben unter die Kabelöffnung des Dispensers.
Wie tief wird das Fundament eingebaut?
Rund 700 mm im Erdreich, die Oberkante steht etwa 100 mm über Gelände. Das Fundament wird satt und lagenweise verdichtet hinterfüllt.
Angebot für Betonfundament für Sungrow IDC480E Dispenser flüssigkeitsgekühlt anfragen
Nennen Sie uns Standort und Bedarf – wir melden uns mit einem Angebot, auf Wunsch einschließlich Installation, Betrieb und Wartung. Weitere Produkte können Sie über die Anfrageliste mit anfragen.
