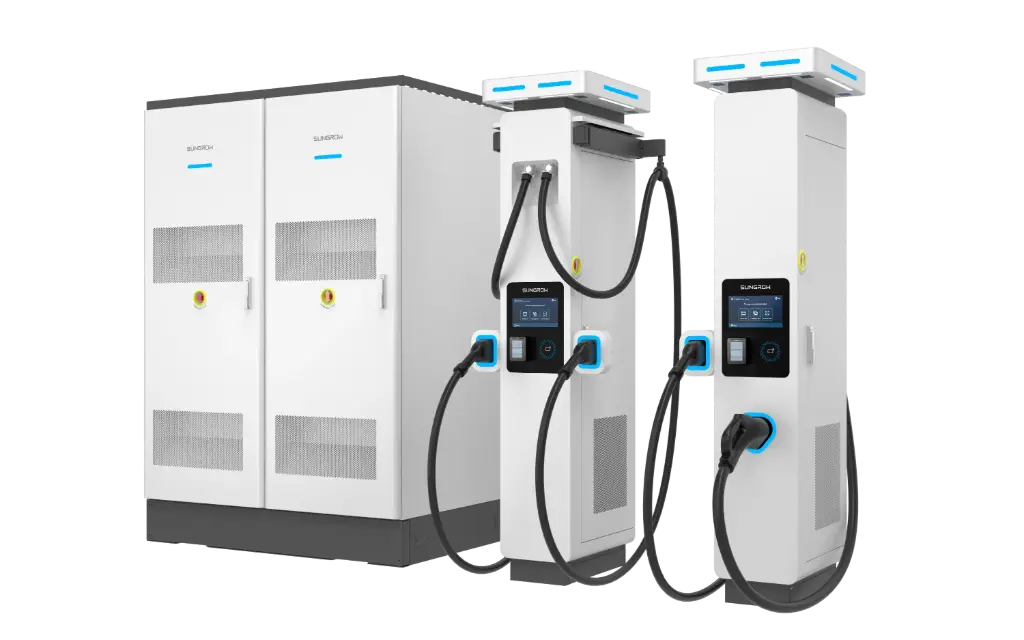

Sungrow ChargeStack 1000 (CDC1000E) – Megawatt Ultra-Schnellladesystem | 1–3,5 MW

Das Sungrow ChargeStack 1000 ist ein skalierbares Megawatt-Ladesystem der nächsten Generation – konzipiert für Großladeparks, Autobahn-Charging-Hubs, Flottendepots und Heavy-Duty-Anwendungen (LKW, Busse). Mit der modularen 1+X-Architektur wächst das System flexibel von 500 kW bis 3.500 kW und versorgt bis zu 12 Fahrzeuge gleichzeitig – inklusive MCS-Unterstützung (Megawatt Charging System) für Nutzfahrzeuge.

Highlights

• 1+X Skalierbare Architektur: Power Cabinets flexibel parallelschaltbar bis 3.500 kW – investieren nach Bedarf, ausbauen mit dem Geschäftswachstum
• SiC-Leistungsmodule: Ultra-hoher Wirkungsgrad bis zu 97 % dank Siliziumkarbid-Technologie
• Bis zu 12 Fahrzeuge gleichzeitig: Dynamische Leistungsverteilung in 40-kW-Schritten
• MCS-ready: Nahtlose Integration von MCS-Dispensern (bis 1.500 A) ohne Cabinet-Austausch – zukunftssicher für den Schwerlastverkehr
• 25 % höhere Auslastung: Durch intelligentes Power-Sharing und modulares Design
• V2G-ready: Bis zu 70 % Kostenersparnis beim V2G-Modul-Upgrade – zukunftssichere Investition
• 98,5 % Uptime: Hauseigene modulare Bauweise mit Lifecycle-Management-Algorithmus
• Netzfreundlich: Unterstützung von Blindleistungsregelung zur Netzstabilisierung

Power Cabinet – Technische Daten

• Leistung: 1.000 kW pro Cabinet (2× 500 kW), parallel bis 3.500 kW
• DC-Ausgangsspannung: 150–1.000 VDC
• Max. DC-Strom pro Ausgang: 800 A
• Netzanschluss: 3-phasig, 400 VAC (±10 %), 50/60 Hz
• Netzsysteme: TN-C / TN-S / TN-C-S / TT
• Leistungsfaktor: 0,9 kapazitiv bis 0,9 induktiv (Blindleistungsfähig)
• Standby-Verbrauch: ≤ 70 W
• Abmessungen (B×H×T): 800 × 2.170 × 1.126 mm (pro 500-kW-Einheit)
• Schutzklasse: IP55, IK10
• Betriebstemperatur: -35 °C bis +55 °C

Dispenser – CCS & MCS

• CCS-Dispenser: Dual- oder Single-Kabel, 2× CCS2 mit bis zu 500 A flüssigkeitsgekühlt (Boost 800 A) oder 380 A luftgekühlt (Boost 500 A)
• MCS-Dispenser: CCS2 + MCS-Stecker, MCS bis 1.500 A flüssigkeitsgekühlt + CCS2 bis 500 A (Boost 800 A)
• Kabellänge: CCS2: 5 m / 7 m (optional), MCS: 3 m
• Abmessungen (B×H×T): 350 × 2.050 × 720 mm
• Schutzklasse: IP55, C5-Korrosionsschutz, IK10
• Geräuschpegel: ≤ 65 dB(A)
• Umweltfreundlich: Biologisch abbaubare Kühlflüssigkeit in den flüssigkeitsgekühlten Dispensern
• EVSE-Protokoll: DIN SPEC 70121, ISO 15118

Bedienung & Authentifizierung

• 10-Zoll-Farb-Touchscreen
• RFID, Plug & Play, Autocharge, Plug & Charge
• Payment-Terminal (optional)
• Kabelmanagement-System
• Barrierefreies Design
• Mehrsprachig (per Firmware-Update erweiterbar)

Konnektivität & Backend

• OCPP 1.6J (Ready for OCPP 2.0.1)
• WLAN / 4G / Ethernet / RS485
• OTA-Firmware-Updates über iEnergyCharge-Plattform
• MID-zertifizierter DC-Energiezähler (Eichrecht/PTB-zertifiziert optional)
• Web-Interface und Monitoring-Plattform für Konfiguration und Service
• 95 % präzise intelligente Fehlerdiagnose

Schutz & Sicherheit

• Überlast-, Über-/Unterspannungs-, Überstrom-, Kurzschluss-, Fehlerstrom- und Übertemperaturschutz
• Überspannungsschutz (SPD) und Not-Aus-Funktion
• Mechanischer Aufprallschutz: IK10

PV+ESS+EVC-Integration

Das ChargeStack 1000 fügt sich nahtlos in die Sungrow Ein-Marke PV+ESS+EVC-Gesamtlösung ein – für bis zu 60 % mehr Umsatz durch die Kombination von Solarstrom, Batteriespeicher und Schnellladen an einem Standort.

Zertifizierungen

CE, CB | Konform nach EN IEC 61851-1, EN IEC 61851-21-2, EN IEC 61851-23/24 u. v. m.

Garantie: 3 Jahre (Standard)

Hinweis: MCS-Dispenser, Payment-Terminal und Eichrecht-Zähler sind optionale Zusatzfeatures. Datenblatt als Vorabversion (Preliminary). Kontaktieren Sie uns für Ihre individuelle Konfiguration.
